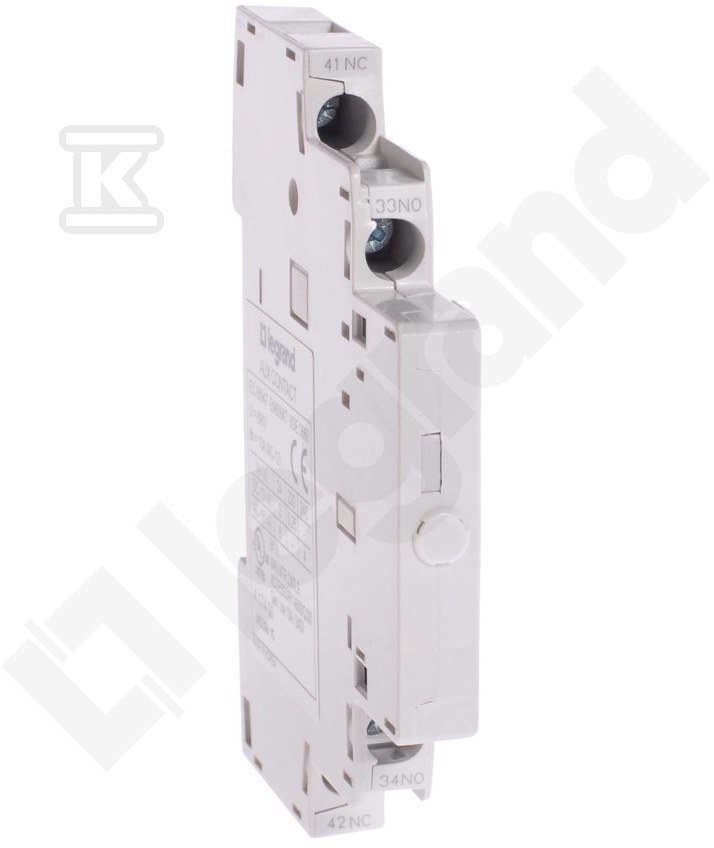

Додатковий бічний контакт 1NO + 1NC для MPX3 417400

Сигналізація стану ланцюга без втручання в основну схему

Цей допоміжний модуль дозволяє здійснювати дистанційний моніторинг положення основних контактів у вимикачах двигунів серії MPX³. Завдяки йому інсталятор або оператор системи може легко перевірити, чи ланцюг наразі увімкнено, чи вимкнено, без необхідності фізичного відкриття корпусу пристрою. Це є ключовим у застосуваннях, де вимагається автоматизація або дистанційна діагностика стану установки.

Конструкція пристрою розроблена для бічного монтажу, що означає, що він не займає додаткового простору над вимикачем (як у випадку верхнього монтажу), а лише збільшує його ширину. Така схема особливо корисна в розподільчих шафах з обмеженою висотою або там, де над вимикачем розташовані інші елементи. Модуль має конфігурацію 1NO + 1NC, що забезпечує повну гнучкість підключення сигналізації:

• Замикальний контакт (NO) замикатиме сигнальний ланцюг після увімкнення вимикача (наприклад, запалювання світлодіода "Робота").
• Розмикальний контакт (NC) розмикатиме ланцюг після увімкнення (наприклад, гасіння світлодіода "Помилка" або зміна стану входу контролера PLC).

Застосування та умови експлуатації

Пристрій призначений виключно для співпраці з вимикачами двигунів Legrand MPX³. Не слід використовувати його в інших серіях або як універсальний елемент для будь-яких комутаційних апаратів. Номінальний струм для застосувань AC-15 при напрузі 230 В становить 3 А, чого достатньо для живлення стандартних світлових індикаторів, проміжних реле або входів логічних контролерів з низьким споживанням потужності.

Для забезпечення безпеки та довговічності електричних з'єднань застосовано гвинтові затискачі. Це рішення дозволяє надійно притиснути проводи перерізу, що відповідає стандартам для такого типу обладнання, усуваючи ризик розхитування контактів під впливом вібрацій, характерних для промислових установок. Монтаж здійснюється безпосередньо на бічній стінці основного вимикача, що спрощує процес розширення існуючої установки – немає потреби замінювати весь апарат на версію з вбудованою сигналізацією.

Ключові конструктивні особливості та можливості

Варто пам'ятати, що цей модуль не має власного джерела живлення – він працює як механічний перемикач, керований рухом механізму основного вимикача. Його завдання полягає лише у фізичному розмиканні або замиканні керуючого ланцюга відповідно до положення важеля вимикача MPX³. Завдяки простоті конструкції та відсутності електронних елементів пристрій характеризується високою надійністю та стійкістю до умов навколишнього середовища, типових для електричних розподільних щитів.

На практиці це означає, що пристрій пропонує один замикальний контакт та один розмикальний контакт, повністю відмовляючись від функції перемикача. Усе це монтується з боку основного апарату, що є спеціалізованим рішенням для серії MPX³. Керуючий ланцюг може працювати зі струмом до 3 А у категорії AC-15 при напрузі 230 В, а з'єднання реалізуються через перевірені гвинтові затискачі, які забезпечують надійне кріплення проводів навіть у складних умовах вібрації.
