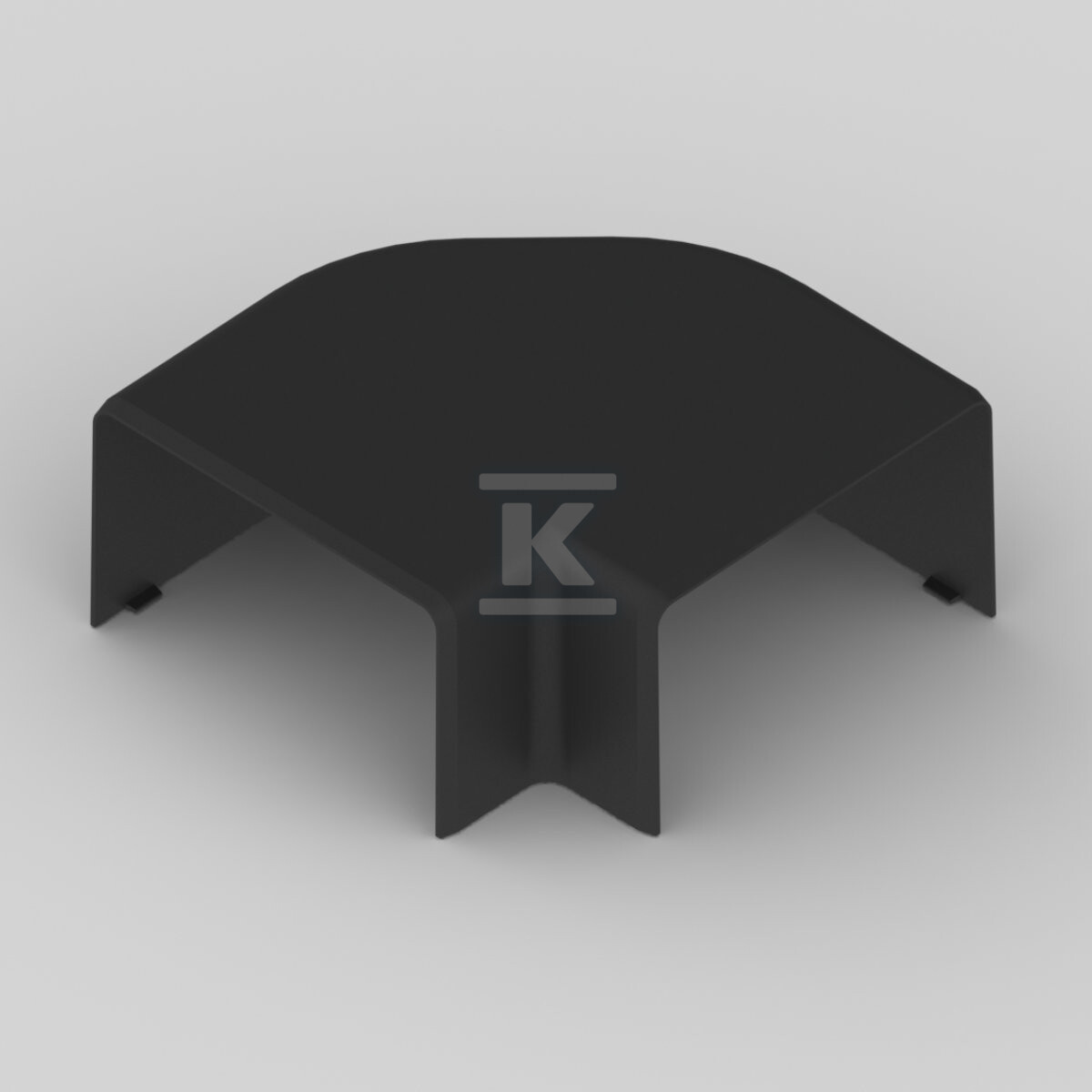

Кутова кришка PK 90X55 D 8403 FB - кутовий елемент, чорний 8403_FB

Застосування та призначення

Кутова кришка PK 90X55 D є гнутим елементом для систем підлогових та стінних кабель-каналів (плінтусів), спеціально розробленим для розподільчих установок низької напруги. Цей елемент дозволяє змінювати напрямок прокладання інсталяції під кутом 90°, що робить його необхідним компонентом при проектуванні складних трас кабелів у житлових, офісних та промислових будівлях.

Система була розроблена з урахуванням монтажу модульного обладнання розміром 45×45 мм або 22,5×45 мм, що дозволяє інтегрувати розетки, вимикачі та інші елементи електроінсталяції безпосередньо в кабель-канал.

Матеріал та технічні властивості

Кришка виготовлена з високоякісного невідповідного (безсвинцевого) PVC, що гарантує екологічну нейтральність та повну відповідність сучасним екологічним нормам. Матеріал характеризується самозагасанням — у разі контакту з вогнем він згасає самостійно протягом 30 секунд, що значно підвищує безпеку інсталяції.

Елемент працює в діапазоні температур від -5°C до +60°C, що дозволяє здійснювати монтаж як у опалюваних приміщеннях, так і в промислових умовах з підвищеною температурою. Конструкція пройшла тест петлі полум'я при температурі 850°C, що підтверджує її стійкість до впливу високих температур.

Конструкція забезпечує ступінь захисту IP40 та ударостійкість IK07 (1J), захищаючи інсталяцію від випадкових механічних пошкоджень та контакту з твердими тілами розміром понад 1 мм.

Монтаж та сумісність

Монтаж здійснюється за допомогою хомутів, а монтажна перфорація в нижній частині (кожні 200±20mm) дозволяє надійно закріпити виріб до основи. Система дозволяє розміщувати максимум 3 модульних пристрої безпосередньо один біля одного. У разі потреби монтажу більшої кількості пристроїв, після кожних трьох елементів слід використовувати фрагмент кришки шириною близько 5 cm для їх стабілізації.

Кришка є сумісною з обладнанням відомих виробників: ABB, Legrand, PEHA, Schneider Electric та Simon Connect, що надає широкі можливості для вибору електротехнічної арматури.

Для сепарації контурів можна використовувати перегородки PEKE 60_-C або альтернативно PKS 70/60_XX, які забезпечують подібні властивості, як металеві перегородки, але при цьому мають меншу вагу та простіший монтаж.

Безпека та сертифікати

Елемент відповідає вимогам стандартів EN 50085-1 ed.2:06+A1:14 та EN 50085-2-1:07+A1:12, що підтверджує його відповідність європейським стандартам для систем інсталяції низької напруги.

Система може бути встановлена в місцях вибухонебезпечності:

• Зона 2: місця з небезпекою вибуху газів та парів, що легко займаються
• Зона 22: зони з ризиком вибуху пилу

Матеріал демонструє високу хімічну стійкість до впливу багатьох промислових речовин, таких як аміак (25%), гідроксид натрію (60%), сірчана кислота (96%), мінеральні оливи або перекис водню (20%). Водночас не рекомендується контакт з ацетоном, бензолом або хлорованими вуглеводнями.

Продукт має антибактеріальні властивості, підтверджені тестами згідно з нормою ČSN EN ISO 846:2019, проведеними SZÚ проти дев'яти видів патогенних бактерій, включаючи E.coli, Staphylococcus aureus або Legionella pneumophila.

Внутрішня поверхня становить 3800 mm², а при використанні перерізу каналу на рівні 60% система може вмістити різну кількість кабелів залежно від їх діаметра — від 44 кабелів ø6mm до лише одного кабелю ø16mm на погонний метр кабель-каналу.
