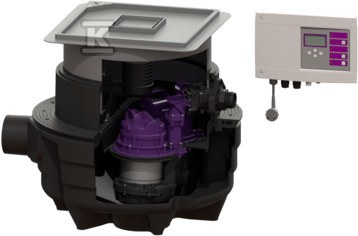

Станція підйому стічних вод Aqualift F Compact Duo для вбудовування в підлогову плиту під плитку (раніше 28704-C) 28704X

Перекачувальна станція для повного осушення підвалу з монтажем у підлоговій плиті

Прилад з двома насосами типу SPZ 1000, оснащений подрібнювачем та інтегрованим зворотним клапаном, забезпечує безпечне відведення як фекальних стоків, так і чистих дощових вод або води з пральної машини. Резервуар виготовлений з поліетилену (PE) має об'єм 40 літрів — 20 літрів становить робочий об'єм, що забезпечує стабільну роботу навіть при коротких інтенсивних циклах відведення. Уся конструкція розроблена для монтажу в підлоговій плиті з глибиною закладання від 490 до 600 мм — ідеально підходить для нових будівель або модернізації.

Монтаж та інтегровані функції

Вхідний патрубок DN 100 (зовнішній діаметр 110 мм) дозволяє підключити одне джерело стоків — додавання додаткових входів заборонено. До резервуара також ведуть отвори DN 50 для кабелю (Kabelleerrohr) та DN 70 для вентиляції — все вже готове до монтажу. Кришка має функцію зливного отвору з герметичним замком Multistop та системою Lock & Lift — дозволяє легкий демонтаж без інструментів. Її можна облицювати плиткою (максимальна товщина підлоги 16 мм), що забезпечує повну інтеграцію з оздобленням підлоги. Телескопічна насадка забезпечує точне вирівнювання під час бетонування.

Безпека та керування

Насоси мають ступінь захисту IP68 — можуть бути повністю занурені, а їхні двигуни захищені термічно та контролюються системою SDS (Selbstdiagnosesystem). Контролер Comfort, встановлений на стіні в сухому місці, автоматично керує обома насосами: запускає їх при підвищенні рівня, виявляє несправності та сигналізує про них як звуково, так і світлово. Має відображення помилок на екрані, ведення журналу роботи, порт USB для діагностики та опціональний контакт без потенціалу для підключення до системи сигналізації. Електричний кабель насоса має довжину 5 м і закінчується вилкою — не вимагає прокладки проводів монтажником.

Продуктивність та умови роботи

Максимальна висота підйому становить 10 метрів — достатньо для відведення стоків навіть з найглибших підвалів під будівлями, що розташовані вздовж вулиць. Продуктивність досягає 11,5 м³/год при напрузі 230 В / 50 Гц. Споживана потужність становить 1,2 кВт (P1), а вихідна потужність двигуна — 0,69 кВт (P2). Прилад працює в режимі S3 (50% циклу), тобто може працювати одну хвилину кожні дві хвилини — ідеально підходить для типових побутових навантажень. Температура рідини не повинна перевищувати 40°C у безперервному режимі — але короткочасно (2 хвилини) витримує гарячу воду до 80°C.

Що важливо при установці?

Перед бетонуванням необхідно встановити Druckleitungsset № 28040 — без цього кроку роботу не можна вважати завершеною. У разі використання водонепроникного бетону необхідно застосовувати Dichtungsset № 83023 або повний WU-Einbauset № 83077 — лише вони забезпечують тривалу ізоляцію між приладом та конструкцією. Додаткові вхідні патрубки заборонені — прилад розроблений виключно для одного джерела подачі. Бездротова комунікація не підтримується — керування здійснюється виключно через дротовий контролер Comfort. Нетто-маса приладу перевищує 44 кг — вимагає надійної підтримки під час монтажу та бетонування.
