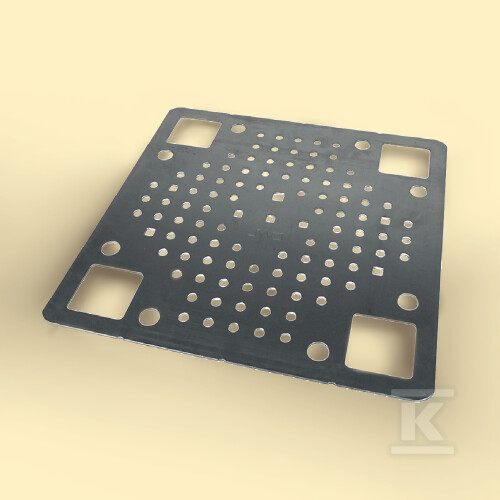

Монтажна пластина для покрівельного покриття 375x375 mm CWL PV-27-02

Кріплення для фотоелектричних систем на дахах з бітумним або мембранним покриттям

Пластина кріплення CWL розміром 375x375 мм – це надійне та універсальне рішення для монтажу фотоелектричних панелей на дахах, покритих папою, мембраною ПВХ, ЕПДМ або іншими бітумними матеріалами. Виготовлена зі сталі H17 (1.4016), забезпечує довговічність і стійкість до корозії, навіть у складних атмосферних умовах. Можливість монтажу як над, так і під мембраною дає гнучкість і дозволяє адаптуватися до специфіки даху.

Ця пластина усуває необхідність використання додаткових механічних з'єднань, що спрощує процес встановлення та підвищує його безпеку. Її конструкція розроблена з урахуванням міцності – відповідає вимогам норми EN 13707 щодо стійкості на розтягування, розрив і зсув. Це гарантує стабільне та безпечне кріплення панелей протягом багатьох років.

Конструкція та застосування

Пластина CWL – це не тільки кріпильний елемент, але й ущільнювальний. Можливість зварювання її з даховою мембраною забезпечує герметичність з'єднання та захищає від протікання води. Таким чином, установка не тільки довговічна, але й естетична. Пластина призначена для використання з різними типами мембран, включаючи ПВХ, ECB/FPO та бітумні. Крім того, її можна використовувати для кріплення інших елементів на даху, таких як вентиляційні виходи та таблички.

Вага однієї пластини становить 1,8 кг, а її товщина – 2 мм. Антикорозійний клас C4 забезпечує стійкість до корозії протягом 40 років експлуатації. Для монтажу рекомендуються болти M10x(32/50) A2 разом з ущільнювальними шайбами та гайками M10 A2. Залежно від типу дахового покриття можна використовувати відповідні кріпильні гвинти – для металу, бетону або дерева.

Переваги для монтажника та кінцевого користувача

• Довговічність і надійність: Виготовлення зі сталі H17 (1.4016) гарантує тривале використання без ризику корозії.
• Універсальність: Можливість монтажу над або під мембраною та сумісність з різними типами дахових покриттів роблять пластину CWL ідеальною для багатьох проектів.
• Легкий монтаж: Відсутність необхідності використання додаткових механічних з'єднань спрощує та прискорює процес встановлення.
• Безпека: Відповідність нормі EN 13707 забезпечує стабільне та безпечне кріплення фотоелектричних панелей та інших елементів на даху.
• Естетика: Можливість зварювання пластини з даховою мембраною забезпечує естетичний вигляд установки.
• Стійкість до атмосферних умов: Антикорозійний клас C4 гарантує стійкість до дії атмосферних факторів протягом тривалого часу.
