ТЕХНІЧНІ ДАНІ
Розміри та вага товарної одиниці: 1 м
Телекомунікаційний кабель RE-2Y(St)Yv-P 8x2x1,3 S10108
Телекомунікаційний кабель для передачі даних та систем керування
Цей кабель RE-2Y(St)Yv-P 8x2x1,3 — надійне рішення для передачі даних у системах цифрового керування та передачі інформації. Використання скручених екранованих пар забезпечує високу якість сигналу та стійкість до завад. Ідеально підходить як для внутрішніх, так і для зовнішніх — включаючи підземних — установок.
Конструкція та застосування

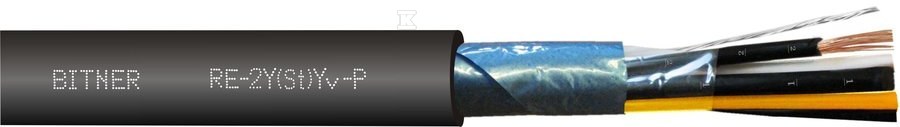

Кабель складається з 16 мідних багатодротових жил перерізом 1,3 мм². Кожна пара жил екранована поліестеровою стрічкою, покритою алюмінієм, що мінімізує вплив електромагнітних завад. Додатково, під кожним екраном розташована заземлююча жила. Жили скручені в пучок, а вся конструкція обернута поліестеровою стрічкою для додаткового захисту. Конструкція з вісьмома парами (8x2) дозволяє ефективно передавати сигнал у багатьох застосуваннях. Цей кабель призначений для передачі даних зі швидкістю до 200 кбіт/с.
- Жили: Багатодротові, мідні, класу 2 за PN-EN 60228 — забезпечують гнучкість та довговічність з’єднань.
- Ізоляція: Поліетилен (PE) — гарантує добру електричну ізоляцію та стійкість до атмосферних умов.
- Екранування: Поліестерова стрічка з алюмінієм та додаткова заземлююча жила — ефективно пригнічують завади та забезпечують стабільний сигнал.
- Покриття: Посилена оболонка з ПВХ (Yv) — захищає кабель від механічних пошкоджень та впливу зовнішніх чинників.
- Колір покриття: Червоний — сприяє швидкій ідентифікації кабелю під час монтажу.
Параметри та властивості
Кабель RE-2Y(St)Yv-P має приблизно зовнішній діаметр 16,9 мм. Опір ізоляції жили в парі відносно іншої, з’єднаної з екраном, становить 5 ГОм·км, що свідчить про високу якість ізоляції. Опір жили для перерізу 1,3 мм² — 14,2 Ом/км. Ємність для цього перерізу — 100 нФ/км, індуктивність — 0,75 мГн/км. Загасання при частоті 60 Гц — 1,02 дБ/км. Мінімальний радіус згинання кабелю — 10 × його зовнішній діаметр, що спрощує монтаж навіть у стислих просторах. Кабель призначений для роботи при номінальній напрузі до 1000 В для жила/екран.
