Кабельно-вимірювальний перехідник ZK-3/RBL 2x400A+1x160A/1P/F P3024-0006-0P

Кабельно-вимірювальний роз'єм ZK-3/RBL згідно зі стандартом PGE 2024

Кабельно-вимірювальний роз'єм ZK-3/RBL — це самостійна установка, спеціально розроблена для однофазних підключень в енергетичній системі. Продукт повністю відповідає вимогам стандарту PGE 2024, що робить його відповідним рішенням для монтажників, які працюють над модернізацією та будівництвом енергетичної інфраструктури.

Пристрій сконструйований як комплексна вимірювальна станція, що дозволяє безпечно підключити одну електричну установку до розподільчої мережі. Модульна конструкція полегшує монтаж та обслуговування під час монтажних робіт.

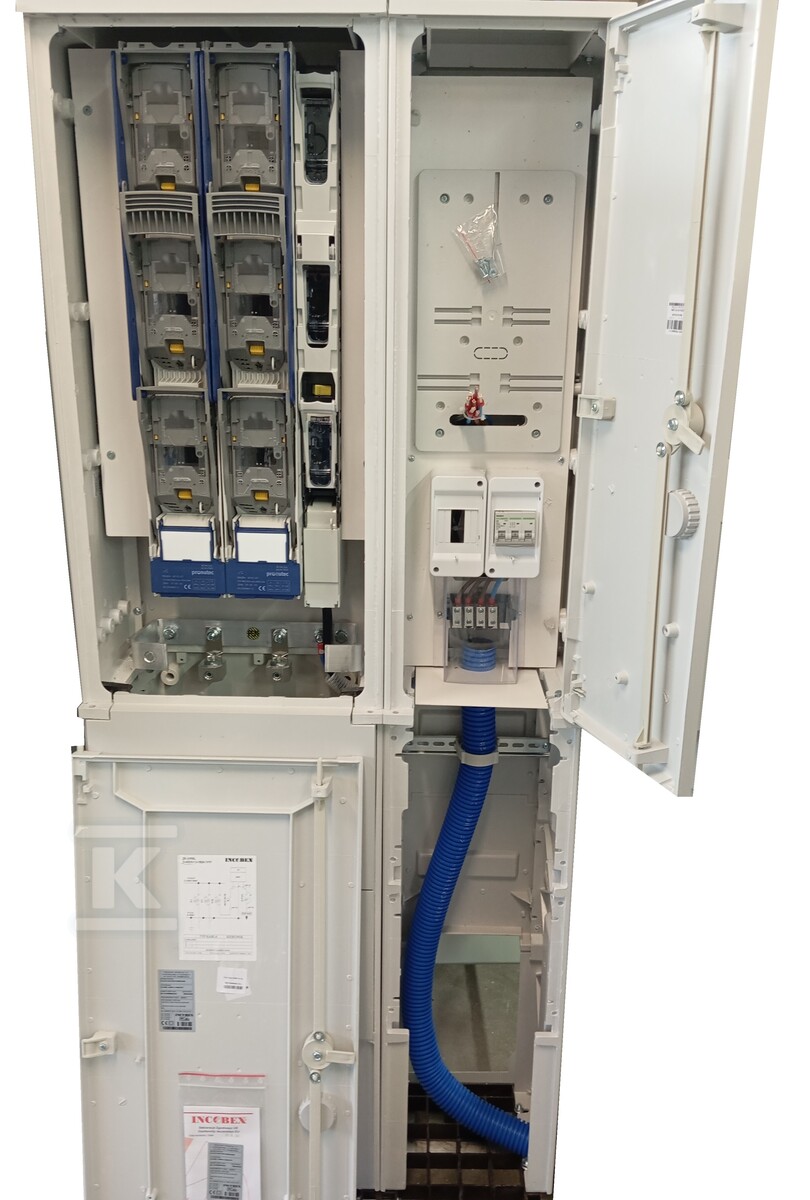

Конструкція та технічне оснащення

Кабельний відсік містить усі необхідні розподільні елементи:

• Шини збору виготовлені з високоякісного провідного матеріалу
• Два блочні запобіжники (роз'єднувачі) розміром 2, кожен з номінальним струмом 400A, оснащені затискачами типу V
• Один блочний запобіжник (роз'єднувач) розміром 00 з номінальним струмом 160A
• Шина PEN, що забезпечує правильне заземлення та нулювання установки

Вимірювальна система та захист

Вимірювальний відсік містить повний набір контрольно-вимірювальних елементів:

• Корпус, призначений для передлічильного захисту
• Лічильникна панель
• Захисний корпус для запобіжника (FR)
• Відгалужувальна шина 4×35mm²

Робочі параметри та безпека

Пристрій виготовлений з матеріалів, стійких до зовнішніх умов:

• Товщина стінки корпусу 3,5 mm, що гарантує високу механічну стійкість до пошкоджень та атмосферних впливів
• Клас горючості V0 згідно з нормами UL94, що означає самозагасаючий пластик, який не поширює полум'я — це ключовий фактор для пожежної безпеки електричних установок

Відповідність стандартам та нормам

Роз'єм ZK-3/RBL був розроблений у тісній співпраці з Polską Grupą Energetyczną:

• Повна сумісність з технічними вимогами до трансформаторних підстанцій та енергетичних розподільних пристроїв
• Відповідність чинним правилам щодо підключення енергетичних установок до розподільчої мережі
• Можливість легального підключення установки до енергетичної мережі після успішного технічного приймання
