Кабельно-вимірювальне з'єднання ZK-3/RBL 2x400A+1x160A/2P/F P3024-0007-0L-0P
Рекомендовані продукти
ТЕХНІЧНІ ДАНІ
Розміри та вага товарної одиниці: 1 шт

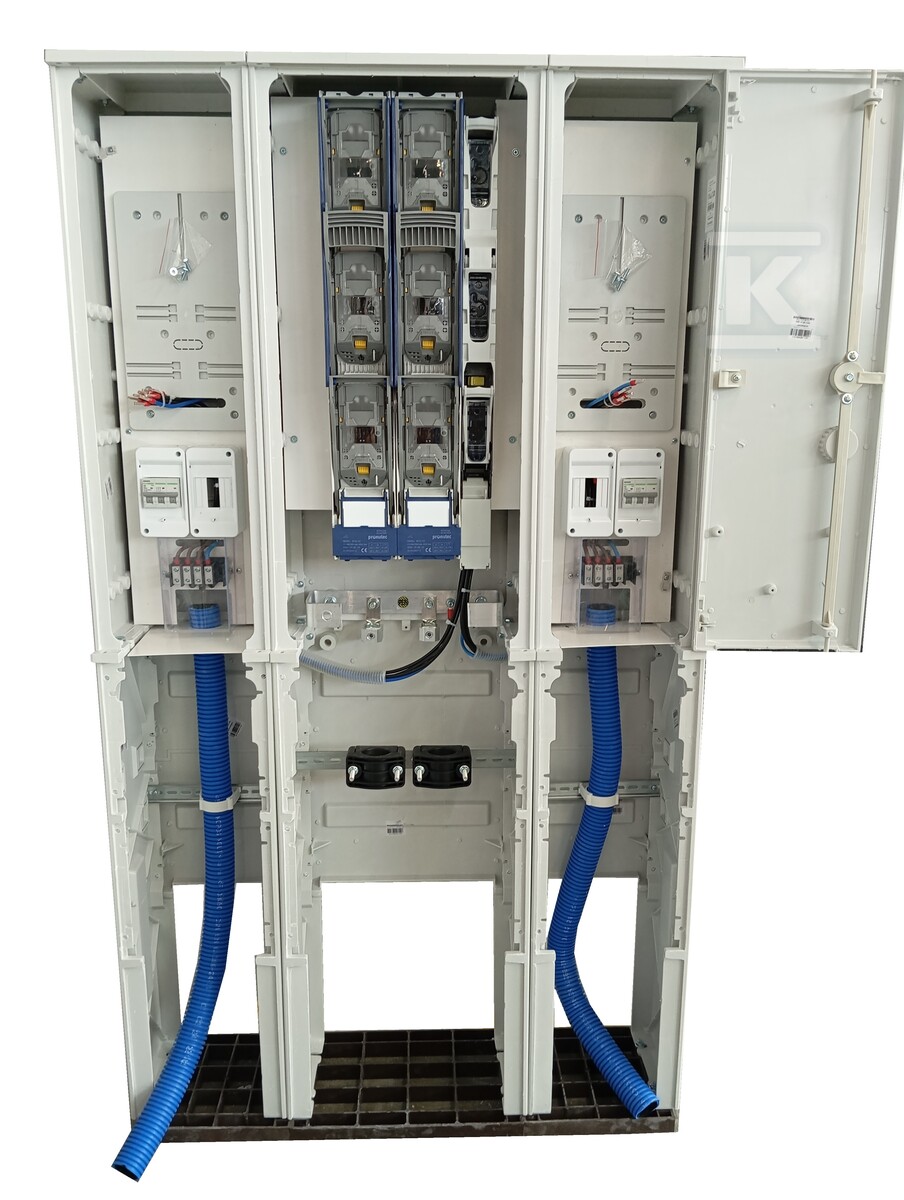

Кабельно-вимірювальне з'єднання ZK-3/RBL 2x400A+1x160A/2P/F P3024-0007-0L-0P
Самостійне кабельно-вимірювальне з'єднання ZK-3/RBL 2x400A+1x160A/2P/F
Самостійне кабельно-вимірювальне з'єднання було розроблене відповідно до стандарту PGE Dystrybucja S.A. 2024 для підключення 2 установок. Пристрій має кабельний відсік та два вимірювальні відсіки.
Обладнання кабельного відсіку
Кабельний відсік оснащений шинами збору струму та повним набором пластинкових роз'єднувачів-запобіжників RBL. Конфігурація включає два роз'єднувачі розміру 2 струмом 400A кожен, оснащені затискачами типу V. Додатково встановлено роз'єднувач розміру 00 струмом 160A.
Шина PEN є невід'ємною частиною системи заземлення та нульової шини.
Вимірювальна система
Пристрій оснащений двома незалежними вимірювальними відсіками — лівим та правим. Кожен відсік містить:
- Корпус, пристосований для монтажу передлічильного захисту
- Лічильникову панель TL для монтажу приладів вимірювання електричної енергії
- Додаткову камеру для запобіжника передлічильного (FR)
- Відхідну шину перерізом 4×35mm²
Конструкція та матеріали
Корпус виготовлений із конструкційної сталі товщиною мінімум 3,5mm у найтоншому місці. Зовнішня поверхня покрита двокомпонентним поліуретановим лаком, стійким до УФ-випромінювання.
Ізоляційний матеріал відповідає вимогам класу горючості V0.
Гнучкість монтажу та конфігурація
Пристрій пропонує можливість використання двох типів дашків: плоских та похилих. Додатково існує опція монтажу кабельної кишені.
Всі компоненти пристосовані для опломбування енергетичними службами.
Стандарт PGE Dystrybucja S.A.
Рішення було розроблене у співпраці з оператором розподільчої мережі PGE Dystrybucja S.A. і відповідає всім вимогам щодо енергетичних підключень для бізнес-клієнтів та промислових підприємств.
Пристрій дозволяє здійснювати законне вимірювання споживання енергії двома незалежними установками або однією установкою в резервній схемі для забезпечення безперебійного живлення критично важливих споживачів.
СЕРТИФІКАТИ, СХВАЛЕННЯ, БЕЗПЕКА, ВІДПОВІДНІСТЬ ТА ПОПЕРЕДЖЕННЯ
Сертифікат відповідності
Додатки
