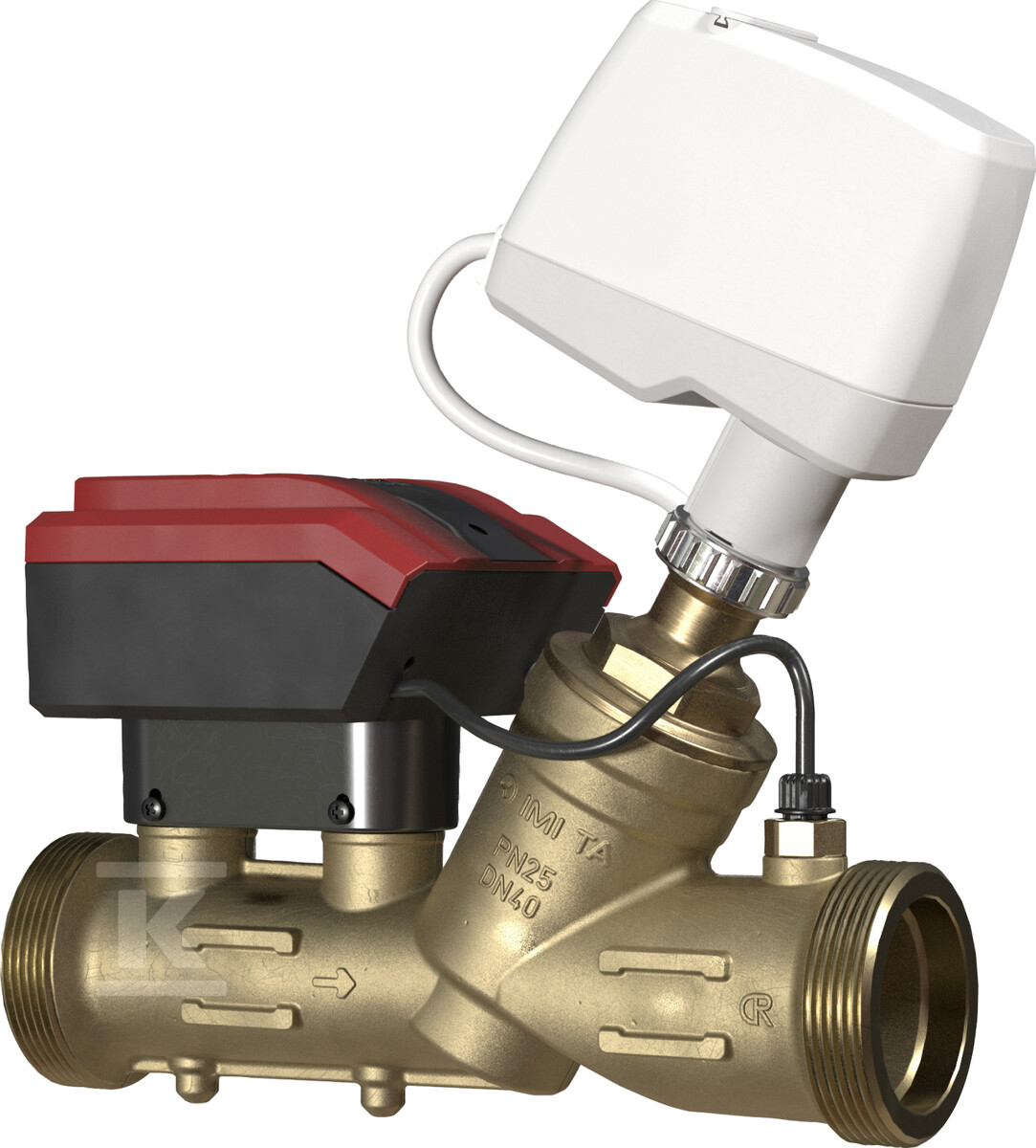

Інтелектуальний регулюючий клапан TA-SMART FS (Fail-safe) DN 40 32223300040

2-ходовий регулювальний клапан з функцією Fail-safe

Інтелектуальний регулювальний клапан TA-SMART FS (Fail-safe) DN 40 — це передовий пристрій, що поєднує функції регулювання та вимірювання в компактному корпусі. Завдяки унікальній характеристиці EQM та ультразвуковій технології вимірювання потоку, він забезпечує високу точність регулювання в системах опалення та охолодження.

Передова технологія вимірювання та регулювання

Серцем пристрою є ультразвукова технологія вимірювання потоку у поєднанні з унікальними можливостями керування, що забезпечує ефективне регулювання в широкому діапазоні робочих умов. Клапан пропонує точне та швидке регулювання навіть при дуже низьких потоках в умовах часткового навантаження, забезпечуючи плавне регулювання в усьому діапазоні ходу клапана від 0,43 до 2,17 l/s.

Значення Kvs, що становить 12,3, а також можливість налаштування характеристики постійного відсотка або лінійного характеру роботи дозволяють оптимально адаптувати пристрій до специфіки інсталяції. Пристрій використовує електронну компенсацію тиску та два датчики температури Pt1000 для моніторингу робочих параметрів.

Функція Fail-safe та безпека роботи

Ключовою особливістю є функція безпеки (Fail-safe), яка забезпечує надійну роботу навіть у разі збою системи. Вона дозволяє встановити аварійне положення (відкрите, закрите або проміжне положення), а також налаштувати затримку спрацьовування вхідних/вихідних сигналів з аварійного режиму.

Пристрій має широкий діапазон конфігурації функцій безпеки, що включає налаштування потоку або потужності, а також можливість швидкої перевірки стану функцій безпеки. Додатково пропонується захист від заклинювання клапана, виявлення блокування клапана та діагностика технічного стану.

Комунікація та управління системою

TA-SMART FS пропонує універсальність комунікації як цифрової (протоколи BUS та MQTT), так і аналогової (0-10 V DC або 0-20 mA). Пристрій можна конфігурувати через веб-інтерфейс (WWW), мобільний додаток через Bluetooth або за допомогою ручного термінала.

Система дозволяє керувати Delta-T, має режим нагріву/охолодження та опціональне обмеження ΔT і температури повернення, що оптимізує ефективність системи. Також передбачені функції реєстрації даних з можливістю зберігання протягом 13 місяців та моніторингу в режимі реального часу.

Конструкція та експлуатаційні параметри

Корпус, виготовлений з високоякісного матеріалу AMETAL®, забезпечує довговічність та стійкість до корозії. Ущільнення штока та кулі, виготовлені з мономерного етилен-пропілен-дієнового каучуку (EPDM), гарантують надійність протягом багатьох років експлуатації.

Пристрій працює в температурному діапазоні від -10°C до 110°C при робочому тиску PN 25 та максимальній різниці тисків 400 kPa. Ступінь захисту IP54 та широкий діапазон відносної вологості (5-95%) дозволяють монтаж у різних умовах навколишнього середовища. Компактні розміри (218×97×198 mm) значно полегшують встановлення, зокрема в модернізованих системах.
