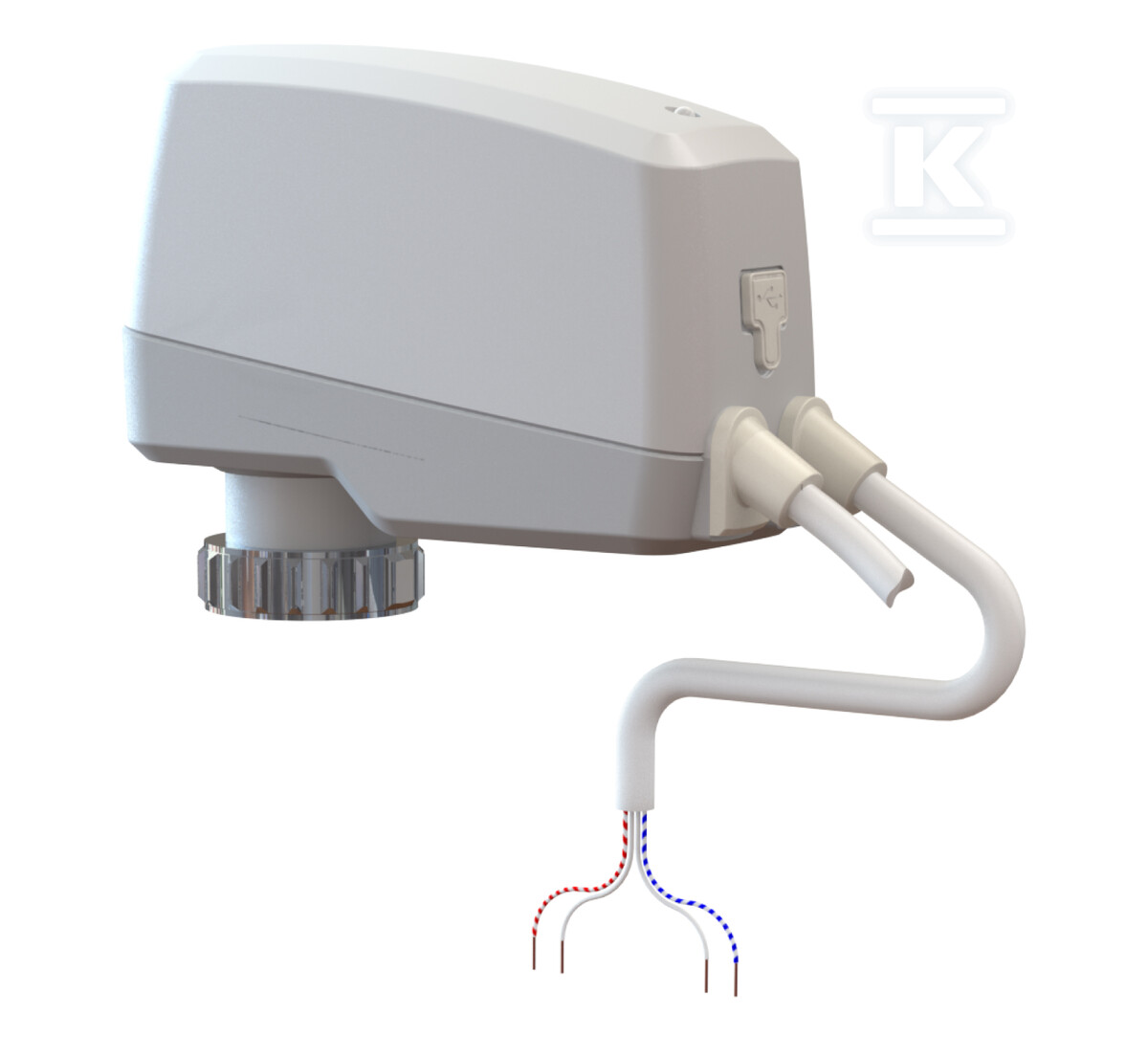

Цифровий привід TA-SLIDER 160 2T, 24 VAC/VDC, 1m 32222410914

Передове гідравлічне керування в компактному форматі

Цифровий пропорційний привід push із силою 160/200 N є сучасним рішенням для точного керування клапанами в системах HVAC. Пристрій, що живиться напругою 24 VAC/VDC, пропонує повну програмованість робочих параметрів через керуючий сигнал 0-10 VDC, що дозволяє гнучко адаптуватися до специфічних вимог інсталяції.

Конструкція та робочі параметри

Компактний корпус розмірами 45×77×102 mm, виготовлений з високоякісного пластику (PC/ABS GF8), забезпечує довговічність та стійкість до впливів навколишнього середовища. Ступінь захисту IP54 гарантує надійну роботу навіть у складних промислових умовах. Привід працює в широкому діапазоні температур від 0°C до +50°C, а його лінійний механізм забезпечує точний хід 6,9 mm із циклом 69 секунд.

Система автоматичного виявлення ходу клапана усуває потребу в ручній калібруції, а саморегульована довжина ходу адаптується до характеристик конкретного клапана. Максимальне споживання енергії становить лише 1,3 VA у робочому режимі та 0,25 W у стані спокою.

Функціональність та можливості конфігурації

Версія I/O пропонує розширені можливості інтеграції з системами автоматизації. Вбудований бінарний вхід (максимум 100 Ω) та вихідний сигнал 0(2)-10 VDC забезпечують двосторонній зв'язок із вищими системами керування. Регульована система сигналізації положення дозволяє моніторити поточне положення клапана в режимі реального часу.

Функція change-over дозволяє автоматично перемикатися між режимами нагрівання та охолодження на основі температури подачі або виявлення різниці температур ΔT. Опціональне обмеження ΔT та температури повернення оптимізує ефективність джерела тепла шляхом забезпечення оптимальних температурних режимів.

Програмування та діагностика

Повна конфігурація здійснюється бездротовим способом через смартфон за допомогою технології Bluetooth та спеціального TA-Dongle. Інтуїтивно зрозумілий додаток дозволяє налаштувати всі робочі параметри: характеристику (лінійна або EQM), пропорційні діапазони (0-10, 10-0, 2-10 або 10-2 VDC), гістерезис чутливості та затримки запуску.

Розширена діагностична система реєструє останні 10 системних помилок, що дозволяє швидко ідентифікувати експлуатаційні проблеми. Функція копіювання налаштувань дозволяє миттєво дублювати конфігурацію між кількома приводами за допомогою TA-Dongle.

Застосування та сумісність

Привід, що встановлюється на пропорційний інтегрований кульовий регулювальний клапан (PIBCV), виявляє різницю температур ΔT між подачею та поверненням, що забезпечує інтелектуальне управління потоками середовища. З'єднання типу M30×1,5 забезпечує універсальну сумісність із широким спектром регулюючих клапанів.

Пристрій відповідає вимогам європейських стандартів EN 60730 та має сертифікат CE відповідно до директиви LV-D 2014/35/EU, що гарантує безпеку використання та відповідність галузевим стандартам.
