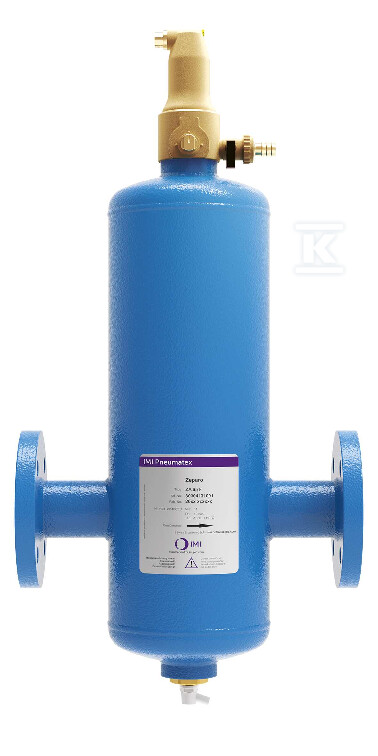

Сепаратор повітря Zeparo Aero ZA PN10 DN50, фланцевий 30304130900

Ефективне видалення мікробульбашок з установок HVAC

Сепаратор повітря Zeparo Aero ZA — це передовий пристрій для видалення мікробульбашок з опалювальних, сонячних та холодильних установок. Завдяки гелікоїдальній технології сепарації він захищає систему від проблем, пов'язаних із наявністю повітря в середовищі.

Модель DN50 з робочим тиском PN10 підходить для установок із витратою 6-24 m³/h, забезпечуючи відведення повітря при високому робочому тиску до 10 bar.

Інноваційна технологія гелікоїдальної сепарації

Серцем сепаратора є запатентований вкладиш Helistill, який використовує комбінацію горизонтальних та вертикальних елементів для комплексного захоплення бульбашок повітря. Процес сепарації відбувається у два етапи: спочатку великі бульбашки спрямовуються безпосередньо у верхню частину дегазатора шляхом зменшення потоку.

Потім менші мікробульбашки прилипають до спірально розташованих лопаток, де відбувається їхня коалесценція — злиття у більші бульбашки. Після відриву від лопаток вони спокійно піднімаються в центральній колоні до верхньої частини пристрою, звідки автоматично видаляються.

Така конструкція усуває ризик виникнення "мертвих зон", де могло б накопичуватися повітря, забезпечуючи ефективну сепарацію як мікро-, так і макробульбашок.

Автоматична система відведення повітря

Автоматичний повітровідвідник є ключовим елементом, що забезпечує постійне видалення газу з установки. Спеціальна конструкція дозволяє поплавцю безпечно працювати у великій камері з обмеженим потоком, тримаючи бруд і воду подалі від прецизійного клапана відведення повітря.

Повітря накопичується за поплавцем у верхній частині автоматичного повітровідвідника, звідки потім видаляється за межі установки. Відсутність ризику заклинювання поплавця та протікання повітровідвідника забезпечує тривалу роботу навіть при високому робочому тиску.

Робочі параметри та сумісність середовища

Сепаратор працює в діапазоні температур від -10°C до 110°C, що дозволяє його застосування як в опалювальних, так і в холодильних установках. Максимальний робочий тиск становить 10 bar, а мінімальний — 0 bar (робота під атмосферним тиском).

Пристрій сумісний з неагресивними та нетоксичними середовищами, також можлива робота з антифризом на основі етиленгліколю або пропіленгліколю зі концентрацією до 50%. Довжина монтажу становить 350 mm, а номінальний діаметр — DN50.

Діапазон витрати 6-24 m³/h дозволяє гнучко підлаштовуватися під різні розміри установок, зберігаючи при цьому високу ефективність сепарації.

Конструкція та матеріали

Корпус сепаратора виготовлений зі сталі, колір берилу надає пристрою професійного вигляду. З'єднання здійснюються через фланці PN16 відповідно до EN-1092-1, що забезпечує універсальність монтажу в різних системах.

Горизонтальна модель полегшує встановлення в технічних приміщеннях та обслуговування пристрою. Випускний кран дозволяє періодично спорожнювати камеру осадника для підтримки оптимальної продуктивності.

Відповідність стандартам та сертифікати

Сепаратор сконструйований відповідно до директиви про тиск PED 2014/68/EU, що гарантує стандарти безпеки та якості виконання. Відповідність європейським стандартам дозволяє легальний продаж та експлуатацію на території всього Європейського Союзу.

Пристрій відповідає вимогам для закритих систем і може використовуватися в установках, що підлягають технічному нагляду, який потребує сертифікатів CE.

Практичне застосування

Zeparo Aero ZA знаходить широке застосування у:

• Опалювальних установках житлових та комерційних будівель
• Сонячних системах, що потребують ефективного видалення повітря
• Холодильних установках, де наявність газу може порушувати роботу насосів
• Системах HVAC з підвищеними вимогами до якості середовища
