Провід для сист. автоматизації пром. CAN-BUS 1x2x0,34 внутр. для укладання на постійній основі 801572

Провід CAN-BUS для систем автоматизації промисловості

Цей високоякісний провід призначений для надійної передачі даних в мережах CAN (Control Area Network). Розроблений для стаціонарної прокладки всередині будівель, ідеально підходить для застосувань у промисловій автоматизації, де ключовими є точність і стабільність комунікації. Конструкція проводу забезпечує високу продуктивність і стійкість до перешкод, а ретельне виконання гарантує тривалу та безвідмовну роботу.

Будова та властивості

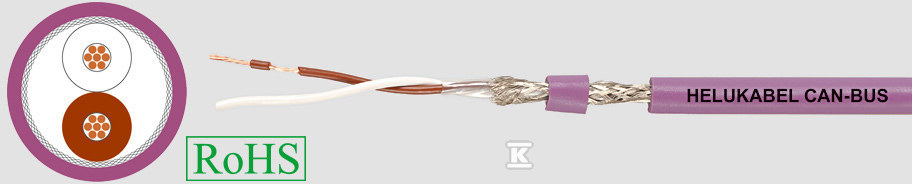

Провід характеризується скрученою конструкцією з двома жилами перерізом 0.34 мм². Жилки виготовлені з міді без оцинкування (AWG 22/7), що забезпечує добру електропровідність. Ізоляція жилок – комірчастий поліетилен (PE), що забезпечує гнучкість і стійкість до механічних пошкоджень. Жилки позначені кольорами – біло-коричневий (wh/bn) та зелено-жовтий (gn/ye) у версії 4-паровій, а біло-коричневий (wh/br) у версії 2-паровій. Провід має екран з мідного обплетення, який мінімізує вплив електромагнітних перешкод на сигнал. Зовнішня оболонка виготовлена з полівінілхлориду (PVC), що забезпечує захист від зовнішніх факторів і механічних пошкоджень. Зовнішній діаметр кабелю становить близько 6,5 мм. Колір зовнішньої оболонки – фіолетовий, близький до RAL 4001, що полегшує ідентифікацію.

Електричні та механічні параметри

Провід відповідає нормам CAN Bus згідно з ISO 11898-2 та нормі негорючості EN 50265-2-1, що гарантує безпеку використання. Характеристичний імпеданс становить 120 Ом ± 10%, а опір жили – максимум 57 Ом/км. Опір ізоляції становить мінімум 5 ГОм x км, а опір петлі – максимум 114 Ом/км. Місткість між жилами становить відповідно 40 нФ/км для версії 4-парової та 58 нФ/км для версії 2-парової. Робоча напруга становить 30 В, а випробувальна напруга – 2 кВ. Провід призначений для роботи в температурі від -20°C до +70°C як під час монтажу, так і експлуатації. Мінімальний радіус вигину становить відповідно 98 мм або 120 мм залежно від конструкції кабелю.

Застосування

Провід CAN-BUS знаходить застосування в системах промислової автоматизації, де потрібна надійна комунікація між пристроями керування та датчиками. Він ідеальний для стаціонарних внутрішніх інсталяцій, таких як системи керування машинами, вимірювальні прилади або системи моніторингу технологічних процесів. Завдяки своїй конструкції та технічним параметрам, цей провід чудово підходить для застосувань, що вимагають високої точності передачі даних і стійкості до перешкод. Слід пам'ятати про обмеження довжини кабелю до максимум 40 метрів при повній пропускній здатності даних відповідно до специфікації CAN Bus.
