Компенсаційний провід типу J AF 9 L 2x1,5 мм² 48479

Компенсаційний провід – точність у вимірюваннях температури

Компенсаційний провід AF 9 L 2x1,5 – це спеціалізований кабель, призначений для точних вимірювань температури в техніці регулювання та вимірювання. Його конструкція забезпечує функцію термоелектричного подовження термопари, мінімізуючи помилки, що виникають внаслідок різниці температур на з'єднаннях. Завдяки цьому гарантуються достовірні відліки навіть у складних промислових умовах.

Будова та властивості

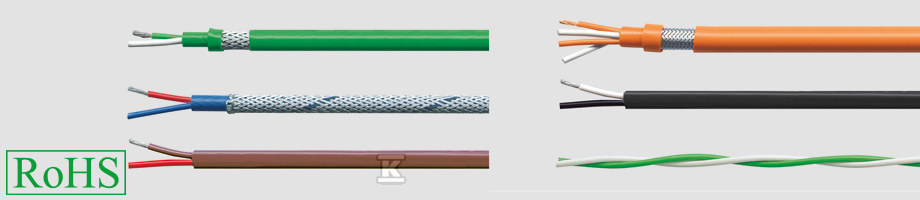

Провід складається з двох жил (+ і -) виготовлених зі спеціальних матеріалів – Fe/Cu-Ni, Ni/Cr-Ni або Pt-Rh/Pt – ізольованих матеріалом, обраним клієнтом: PVC, силіконом, тефлоном або скловолокном. Маркування жил є одноколірним, а пари жил (від 3 жил) додатково маркуються надрукованими цифрами для легкої ідентифікації. Екран плетений з оцинкованих сталевих дротів (тип SY) або міді (тип CY) забезпечує захист від електромагнітних перешкод. Опір провідників визначено відповідно до норми DIN 43713: Fe: 0,080 Ω/m, CuNi: 0,327 Ω/m, NiCr: 0,07 Ω/m, Ni: 0,3 Ω/m, PtRh: 0,023 Ω/m і Pt: 0,041 Ω/m. Напруга тесту для провідників з ізоляцією PVC, фторополімерною та силіконовою становить жила/жила та жила/екран - 500 V; екран/екран - 500 V. Для провідників з ізоляцією зі скловолокна напруга тесту жила/жила також 500 V. Опір ізоляції для PVC, силікону та фторополімеру становить мінімум 10 MΩ x км.

Застосування та переваги

Компенсаційний провід AF 9 L 2x1,5 знаходить застосування всюди, де потрібна точність вимірювання температури – у переробній промисловості, дослідницьких лабораторіях або системах моніторингу технологічних процесів. Використовується як подовження термопари до вимірювального приладу, забезпечуючи мінімізацію помилок вимірювання, спричинених різницею термоелектричних потенціалів на з'єднаннях. Завдяки цьому користувачі можуть покладатися на достовірні дані та приймати обґрунтовані рішення на основі точних показників температури. Додатково цей провід характеризується високою гнучкістю та стійкістю до зовнішніх факторів, що перекладається на тривалий термін служби та надійність у важких умовах роботи.
