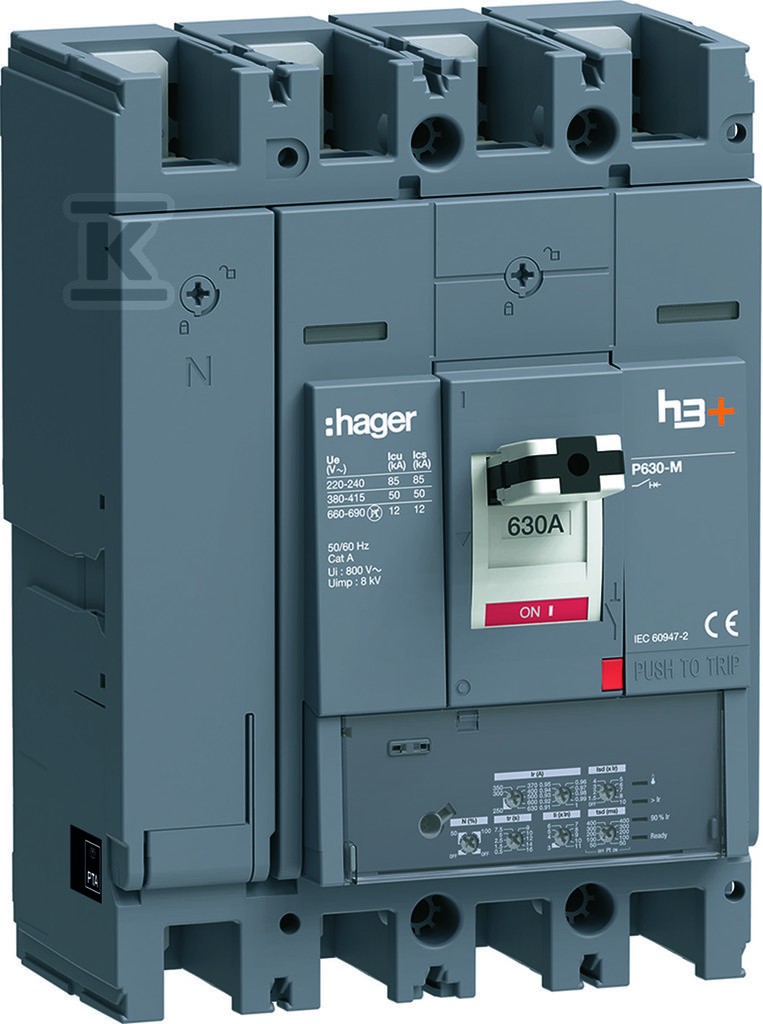

Вимикач потужності h3+ P630 LSI 4×630A 50kA HMW631JR

Вимикач потужності з захистом LSI, 4‑полюсний, 630 A

Цей пристрій — це постійний, нерухомий захист ліній з великими струмами, призначений для монтажу в розподільних щитах або розподільчих коробках. Працює як повноцінний вимикач потужності з трьома рівнями захисту: перевантажувальним (long‑time), відкладеним коротким замиканням (short‑time) та миттєвим (instantaneous). Не має вбудованого двигуна, але підтримує опціональний привід — що дозволяє дистанційне керування в системах автоматизації.

Номінальний постійний струм становить 630 A, а діапазон налаштувань перевантаження охоплює значення від 250 A до 630 A — його можна точно підлаштувати під характер навантаження, наприклад для машин з двигунами або схем з великим стартовим струмом. Запобіжник короткого замикання відкладений працює в діапазоні 375–6300 A, що забезпечує гнучкість реакції на короткочасні струми без зайвого вимкнення. Миттєвий захист від короткого замикання налаштовується на коефіцієнт від 3× до 11× Iu — дозволяє швидку реакцію при екстремальних коротких замиканнях.

Дозволяє роботу при напругах від 220 V до 690 V AC, а його короткозамикальна здатність становить 50 kA при 400 V — що робить його придатним для промислових та комерційних установок з високими вимогами безпеки. При нижчих напругах (наприклад 230 V) ця здатність зростає до 85 kA — проте на практиці в інсталяціях переважає значення 50 kA при стандартних 400 V.

Має чотири полюси та гвинтові з’єднання на передній панелі — легкі для монтажу та контролю. З’єднання підтримують як мідь, так і алюміній. Крутний момент затягування становить точно 18 Nm — не більше, не менше. Не має допоміжних контактів ani індикатора стану роботи, окрім вбудованого індикатора вимкнення — який чітко показує фізичний стан пристрою.

Ступінь захисту IP40 забезпечує захист від твердих тіл більших за 1 mm — достатньо для внутрішньої частини розподільчої шафи. Не призначений для монтажу на DIN-рейці ani для зовнішньої експлуатації. Робоча температура від -25 °C до +70 °C — справляється навіть у суворих технічних умовах.

Всі функції інтегровані — не потребує додаткових модулів для базової роботи. Однак його можна опціонально доповнити: диференціальним блоком типу A, блоком допоміжних контактів або запобіжником піднапруги — якщо потрібна додаткова функціональність.

Час реакції при вимкненні становить приблизно 10 ms — типова швидкість для вимикачів цього класу. Загальна потужність втрат приблизно 119 W при номінальному струмі — що впливає на вимоги вентиляції в розподільчій шафі.
