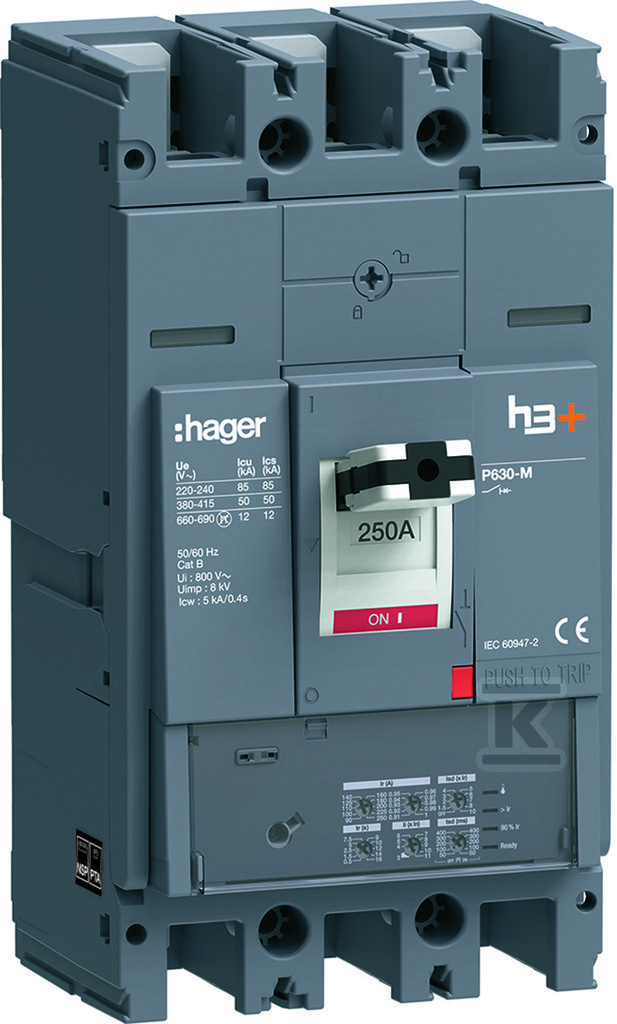

Вимикач потужності h3+ P630 LSI 3x250A 50kA HMW250JR

УВАГА! Вимикач потужності з захистом LSI, 3‑полюсний, 250 A

Пристрій стаціонарний, монтується безпосередньо в розподільчій шафі – не потребує DIN‑шини. Приєднання головних ліній розташовані на передній стінці, а з’єднання виконане за допомогою гвинтів – це рішення підходить для промислових установок, де довговічність і сервісна доступність мають пріоритет. Всі бігунки з’єднані механічно, а вимикач має індикатор вимкнення – стан пристрою видно без необхідності відкривати корпус.

Номінальний постійний струм – 250 A, а діапазон налаштувань захисту від перевантаження охоплює значення від 100 до 250 A. Це означає, що можна точно налаштувати чутливість до навантаження – напр., для двигунів з великим пусковим струмом встановлюють вищу величину, щоб уникнути хибних вимкнень. Захист від короткого замикання з затримкою має діапазон від 122,85 A до 2500 A – дозволяє селективну координацію з іншими вимикачами в мережі, що обмежує область відмови лише до ураженого кола.

Короткозамикальна здатність становить 50 kA при напрузі 400 V – це достатньо для захисту інсталяцій у великих промислових або комерційних об’єктах, де ризик великого короткого замикання реальний. Вбудованого захисту від заземлювального короткого замикання чи піднапруги немає – якщо потрібен захист типу earth fault або піднапруги, слід додати відповідний опціональний модуль.

Ступінь захисту IP40 забезпечує захист від твердих тіл більших 1 mm – достатньо для закритих приміщень, але не підходить для зовнішніх чи вологих місць. Номінальна напруга працює в діапазоні 220–690 V AC, що робить пристрій придатним як для трифазних систем 400 V, так і для вищих промислових напруг.

Вбудований захист LSI (long‑time, short‑time, instantaneous) працює в трьох режимах:

• Long-time – відкладена реакція на перевантаження (час від 0,5 s до 16 s),

• Short-time – швидше вимкнення при великих струмах короткого замикання (від 50 ms),

• Instantaneous – миттєве вимкнення при струмі вище налаштування (від 3×In).

Це дозволяє гнучко налаштувати характеристику під характер навантаження – напр., для ліній з трансформаторами або двигунами не потрібно вибирати вищий клас вимикача.

Монтаж на DIN‑шину неможливий, а вбудований двигунний привід відсутній – проте цей привід доступний як додаткова опція. Відсутність допоміжних контактів (як нормально замкнутих, так і нормально розімкнутих) означає, що неможливо безпосередньо сигналізувати стан вимикача через PLC‑контролер без додаткового модуля.

Робоча температура: від -25 °C до +70 °C – підходить навіть для незігрітих промислових приміщень.

Максимальний крутний момент затягування з’єднань: 18 Nm – його слід дотримуватись під час монтажу.

У комплекті з захистом – не потребує додаткових елементів для базової захисної функції.
