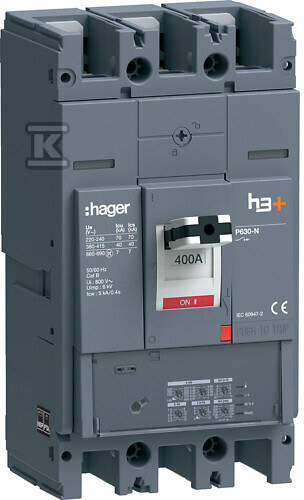

Вимикач потужності h3+ P630 LSI 3×400A 40kA HNW400JR

Захист від перевантаження та короткого замикання в установках 400 V

Вимикач потужності h3+ P630 LSI 400A забезпечує ефективний захист трифазних ліній напругою до 690 V, особливо там, де виникають великі пускові струми – наприклад, при керуванні двигунами, насосами або компресорами. Його електронний тригер LSI дозволяє точно підлаштувати характеристику захисту під тип навантаження, що усуває небажані відключення при короткочасних струмах.

Конструкція та функціональні можливості

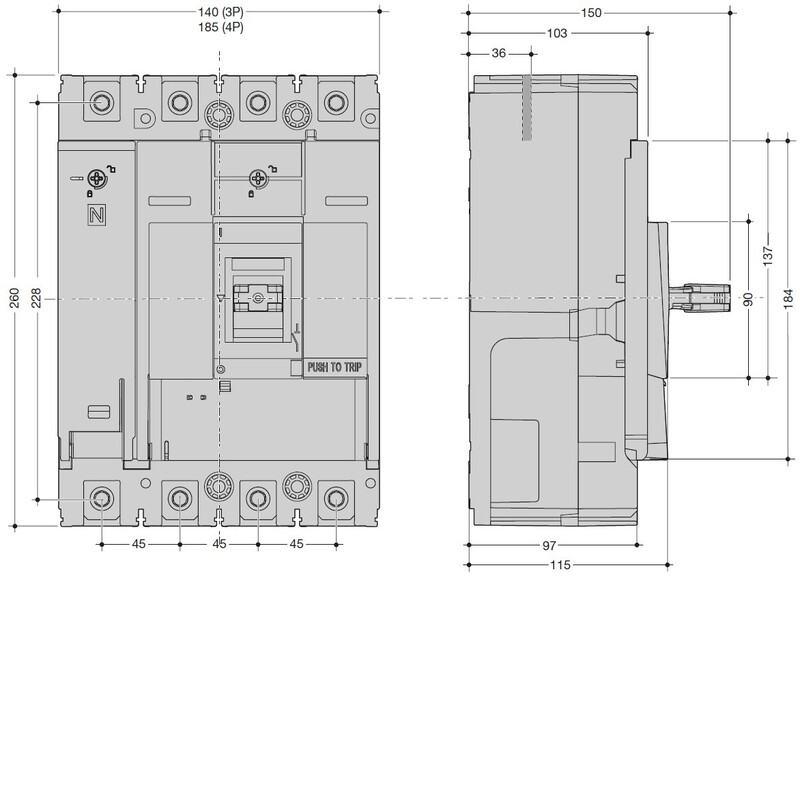

Пристрій має сталу конструкцію з клемами спереду, що спрощує монтаж у розподільчих шафах без необхідності доступу ззаду. Клеми виконані як винтові – ідеальні для мідних кабелів, а крутний момент 18 Nm гарантує надійний контакт без ризику пошкодження ізоляції. Індикатор стану (EIN/AUS/вимкнено) розташований на важелі, а додаткова LED інформує про перевищення струму або температури всередині пристрою. Стандартно обладнаний безнапруженим контактним сигналізатором, який замикається при 90 % встановленого струму перевантаження – дає можливість раннього попередження перед відключенням.

Можливості відключення та гнучкість налаштувань

Здатність до відключення короткого замикання становить 40 kA при 400 V – достатньо для більшості промислових та комерційних установок. Налаштування точні: струм перевантаження (Ir) можна встановити в діапазоні від 160 A до 400 A, а запізнілий тригер короткого замикання (Isd) працює від 218,4 A до 4000 A. Час затримки для перевантаження (tr) можна вибрати серед 10 значень від 0,5 s до 16 s – це дозволяє уникнути хибних відключень при запуску двигунів. Для різких коротких замикань існує режим миттєвого (li) з налаштуванням від 3×In до 12×In.

Монтаж та експлуатація

Пристрій не вимагає монтажу на DIN‑рейку – кріпиться безпосередньо на платі або рамі шафи. Має ступінь захисту IP40 і працює при температурі від -25 °C до +70 °C. За потреби можна додати привід двигуна – це дозволяє дистанційне керування або автоматизацію системи. Всі функції доступні без відкриття корпусу: через віконця видно налаштування та стан допоміжних контактів, а тестування тригера здійснюється за допомогою кнопки на корпусі. Пристрій сумісний з діагностичними системами Hager – дозволяє документувати налаштування та аналізувати відмови.
