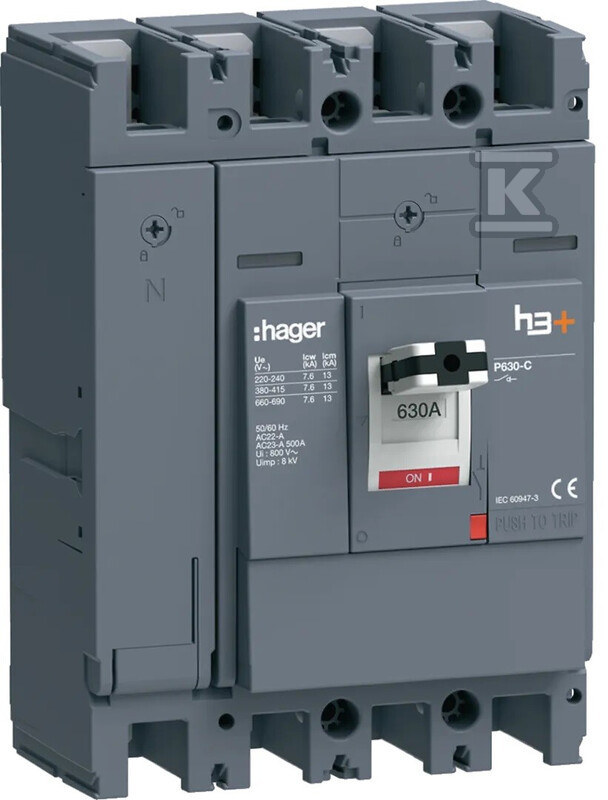

Роз’єднувач потужності h3+ P630 4×630A HCW631AR

Роз’єднувач потужності з можливістю блокування стану

Цей пристрій призначений для безпечного відключення кіл у низьковольтних установках — як під час нормальної експлуатації, так і під час технічного обслуговування. Має постійну конструкцію, монтується в розподільчих щитах, і не потребує додаткових кріпильних елементів. Його ручний механізм з редуктором («knebel») дозволяє однозначно вказати стан: верхнє положення = EIN (ввімкнено), нижнє = AUS (вимкнено).

Вбудована функція блокування дозволяє зафіксувати важіль у обох положеннях — без необхідності використання додаткового зчеплення чи ключа. Достатньо простого підвісного замка, що робить це простим і швидким рішенням для монтажника під час ремонтних робіт.

Конструкція та безпека

Корпус має ступінь захисту IP40 спереду — захищає від твердих часток більших 1 mm, але не призначений для роботи у вологих або зовнішніх умовах. Вимикач працює як аварійний вимикач і ремонтний роз’єднувач — тобто відповідає вимогам безпеки під час роботи на лінії. Однак не класифікується як роз’єднувач безпеки (не відповідає повним критеріям IEC 60947-3 для цього застосування).

Кабельні зажимі забезпечують міцне з’єднання без необхідності використання шини або адаптерів. Максимальна напруга ізоляції становить 800 V, а стійкість до імпульсних перенапруг — 8000 V, що забезпечує запас безпеки при коротких замиканнях або імпульсних перенапругах.

Застосування та продуктивність

Пристрій призначений для AC‑круг з напругою від 220 до 690 V та частотою 50–60 Hz. При 400 V може безпечно пропускати постійний струм до 630 A — що відповідає потужності приблизно 508 kW при AC-23. У умовах короткого замикання витримує короткочасний струм до 7,6 kA — що означає, що не буде пошкоджений навіть при сильних аваріях.

Можливість додавання опціонального двигуна або напругового тригера дозволяє подальшу модернізацію системи — наприклад, для дистанційного керування або автоматичного відключення при падінні напруги.

Сірий колір елементу керування є стандартним для системи Hager h3+, що полегшує ідентифікацію в щиті. Розміри (185 × 260 × 150 mm) сумісні з типовими розподільчими шафами — не потребують спеціальних отворів або фронтального монтажу.
