Контролер вимикача живлення HZI855

Контролер перемикача живлення HZI855 – комунікація та контроль у системах аварійного живлення

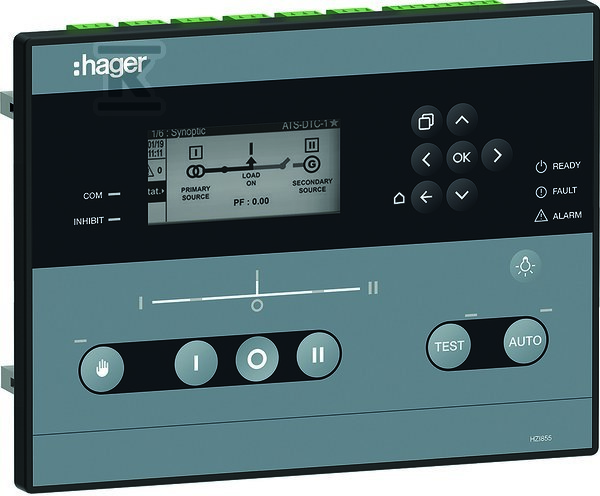

Контролер HZI855 – це аксесуар для систем автоматичного перемикання живлення (ATSE), який поєднує функції вимірювання, керування та комунікації в одному пристрої. Працює як інтерфейс між джерелами живлення – наприклад, публічною мережею та генератором – та вимикачами або контакторами, забезпечуючи повну автоматизацію процесу перемикання без ручного втручання.

Пристрій підтримує два джерела напруги (L1–L2 або L1–L2–L3–N) у діапазоні 88–575 VAC, а його вбудований модуль DPS автоматично перемикає живлення контролера на інше джерело у випадку відмови головного. Не потребує зовнішнього живлення – працює від напруги, що виявляється безпосередньо в керованих ланцюгах. Опціонально можна підключити допоміжне живлення 24 VDC (до 6 W), що забезпечує роботу навіть при повній втраті напруги в головних ланцюгах.

Має шість програмованих входів і шість реле‑виходів з фіксованим контактом (бістабільних), які можуть керувати, наприклад, котушками вимикачів, двигунами приводу чи сигналізацією тривоги. Типова конфігурація адаптована до типових застосувань: HIB4xxM, MCCB або ACB – але всі функції можна змінити через меню на LCD‑дисплеї. Виходи 5 і 6 мають функцію безпеки: при втраті живлення контролера вони автоматично активуються, щоб примусово запустити генератор – критично важливо у критичних системах.

Комунікація здійснюється через шину RS485 з протоколом Modbus, що дозволяє інтеграцію з системами BMS, SCADA або панелями моніторингу. Клеми гвинтові – для керуючих та сигнальних ланцюгів допустимий переріз 1,5–2,5 mm² (жорсткий або гнучкий), а момент затягування становить 0,5–0,6 Nm. Шина RS485 вимагає крученої пари LiYCY перерізом 0,14–1,5 mm² та моментом затягування 0,22–0,25 Nm.

Контролер спроектовано для монтажу на дверях розподільчої шафи і має ступінь захисту IP65 – що означає стійкість до пилу та струменів води. Працює у широкому діапазоні температур: від ‑30 °C до +70 °C – як під час експлуатації, так і під час зберігання. Споживання потужності всього 10 W.

У випадку відмови (наприклад, відсутність нейтрального проводу) контролер реагує автоматично: блокує перемикання на інше джерело і активує сигнал тривоги (вхід IN5). Аварійна зупинка (IN6) викликає повну блокаду системи – навантаження відключається до моменту ручного підтвердження помилки оператором.

Для монтажу додаються: 4 гвинти для дверей та 4 монтажні підставки. Для отримання повного захисту IP65 потрібен додатковий аксесуар HZI501 (прокладка). Контролер не є замінною частиною – це системний елемент, який потребує налаштування під конкретне застосування.

Всі технічні дані відповідають нормам IEC 60947-6-1 та IEC 61010-2-201.
