Допоміжні з’єднання, 3 перемикачі для HIC HZI300

Що таке HZI300?

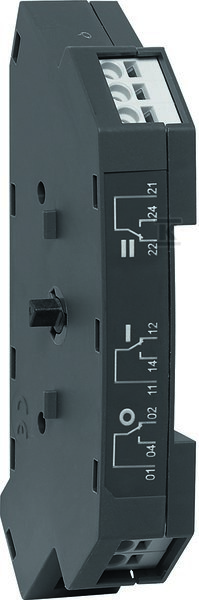

Це додатковий блок перемикачних контактів, розроблений для монтажу на надмірних вимикачах серії HIC. Має три незалежні перемикачні контакти (1NO + 1NC + 1NO), які дозволяють сигналізувати стан пристрою – наприклад, чи вимикач увімкнений, чи вимкнувся через перевантаження. Монтується боково, без необхідності розриву кола – достатньо пересунути його на шину і зафіксувати.

Для кого і для чого?

Для установника це простий спосіб додати функції керування або сигналізації без заміни всього вимикача. Достатньо додати HZI300 до існуючого HIC – і ви отримуєте доступ до трьох контактів, які можна підключити до контролера, сигналізатора або навіть системи BMS. Для кінцевого користувача це означає більшу прозорість – наприклад, ви одразу знаєте, чи система працює, чи вимкнулася через аварію, без необхідності перевіряти панель.

Як працює?

Контакти з’єднані гвинтовим способом – не потрібно використовувати спеціальні з’єднання чи інструменти. Максимальний робочий струм – 5 A при напрузі 230 V AC (AC-15), що достатньо для керування сигнальними ланцюгами, котушками реле або малими контрольними пристроями. Не підходить для пропускання великих струмів – це не потужний контакт, а допоміжний. Його завдання – повідомляти, що відбувається в головному колі.

Чого не робить?

Не збільшує потужність вимикача. Не захищає від короткого замикання. Не має роз’єднаних контактів чи сигналізації помилки – лише чисте перемикання. Не працює при постійній напрузі вище 30 V (хоча в даних значення DC не вказано, варто пам’ятати про обмеження 5 A при 30 V DC – згідно з виробником). Не монтується зверху – лише боково, на шину DIN.

Чому варто його використовувати?

Тому що дозволяє швидко розширити функціональність існуючої системи. Замість заміни всього вимикача на модель з вбудованою сигналізацією – просто додаєте цей блок. Монтаж займає секунди. Не потребує зміни програми керування – достатньо під’єднати проводи до нових контактів. І працює згідно з нормами для модульних пристроїв – тут немає жодних «секретних» параметрів.
