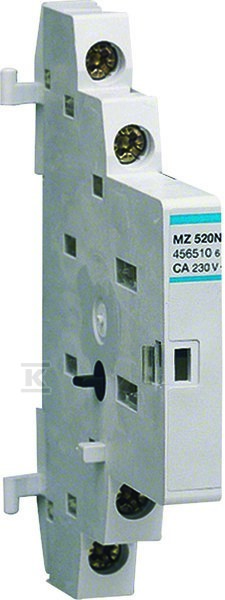

Допоміжний контакт до вимикача двигуна 3/5A 1Z+1R MZ520N

Сигнальні підключення до моторного вимикача

Цей додатковий контакт призначений для передачі сигналу стану моторного вимикача – наприклад, для керування, сигналізації помилки або автоматизації. Має одну пару контактів: один замкнутий (NO) і один розімкнутий (NC), що дозволяє моніторити як включення, так і вимкнення ланцюга. Не має перемикаючих контактів і контактів сигналізації помилки – простий, але функціональний.

Монтаж і підключення

Монтується збоку на моторному вимикачі – не потребує корпусу чи додаткових елементів. Призначений для монтажу зверху, що означає пряме з’єднання з основою пристрою без необхідності від’єднання проводів. Електричне підключення здійснюється гвинтовим способом – приймає жорсткі та гнучкі провідники перерізу до 2,5 mm². Розміри компактні: ширина 9 mm, глибина 68 mm – займає лише половину модуля на DIN‑рейці.

Застосування та умови експлуатації

Працює в мережах AC з номінальною напругою до 690 V і частотою 40–60 Hz. Номінальний робочий струм – 3,5 A при AC-15 – тобто підходить для керування ланцюгами з двигунами, де виникають короткі пускові струми. Не призначений для перемикання великих струмів – його завдання лише сигналізація стану, без пропускання потужності. Працює при температурі від –25 °C до +55 °C, а при зберіганні допускає навіть –80 °C. Ступінь захисту IP20 забезпечує базовий захист від дотику та пилу – достатньо для встановлення в щитах керування.

Надійність і довговічність

Розрахований на 100 000 механічних циклів і 50 000 електричних циклів – що означає довгострокову стабільність навіть при частому перемиканні. Повна втрата потужності під навантаженням становить лише 0,04 W – не генерує додаткового тепла і не навантажує ланцюг. Є частиною системи Hager – сумісний з серією MM5xx та іншими моторними вимикачами того ж типу.
