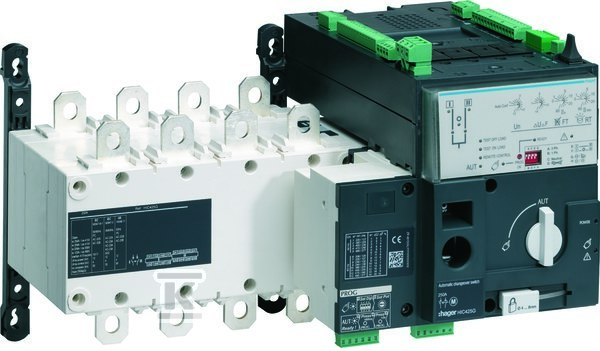

Автоматичний перемикач живлення 4P 250A HIC425G

Перемикач живлення з автоматичним перемиканням та механізмом блокування

Пристрій забезпечує автоматичне перемикання між двома джерелами живлення — мережею та генератором — завдяки вбудованому електродвигунному приводу. Перемикання відбувається під навантаженням, але не є безперервним — під час зміни джерела виникає короткочасна перерва в подачі енергії.

Він має чотири полюси та призначений для монтажу в розподільчих щитах як стаціонарний пристрій. Номінальний струм тривалої роботи становить 250 А, а робоча напруга знаходиться в діапазоні 380–415 В змінного струму. Комутаційна здатність при 400 В становить 164 кВт, що дозволяє безпечно керувати навантаженнями великої потужності, такими як насоси, вентилятори або аварійні системи.

Він оснащений одним допоміжним замкненим контактом, який використовується для сигналізації стану перемикача в системі керування — наприклад, для вказівки, чи знаходиться пристрій у положенні мережі чи генератора. Він не має розімкнених або перемикальних контактів.

Механізм блокування запобігає одночасному включенню обох джерел, що усуває ризик зворотного струму та пошкодження електроустановки. Пристрій не працює як аварійний вимикач — не має функції ручного вимкнення під навантаженням; вимкнення вимагає відокремлення джерел оператором після зупинки приводу.

Підключення основних контактів здійснюється за допомогою затисків для кабелів, що дозволяє безпосереднє підключення проводів без необхідності використання додаткових розподільчих елементів. Ступінь захисту IP00 означає відсутність захисту від дотику або пилу — пристрій повинен монтуватися виключно в закритому корпусі розподільчого щита.

Він класифікується як головний роз'єднувач, роз'єднувач безпеки та роз'єднувач для ремонтних робіт, що підтверджує його роль в ізоляції кола під час обслуговування або аварії. Він не має опціонального розрядника напруги або зовнішнього приводу — всі функції реалізуються в межах інтегрованого блоку.

Умовний струм короткого замикання становить 50 кА (при використанні запобіжників gG), а струм короткочасного короткого замикання (Icw) — 15 кА, що гарантує стійкість до мережевих аварій. Пристрій не підходить для монтажу на DIN-рейку, для центрального переднього монтажу або непрямого монтажу — єдиним допустимим способом є стаціонарний монтаж у розподільчому щиті.
