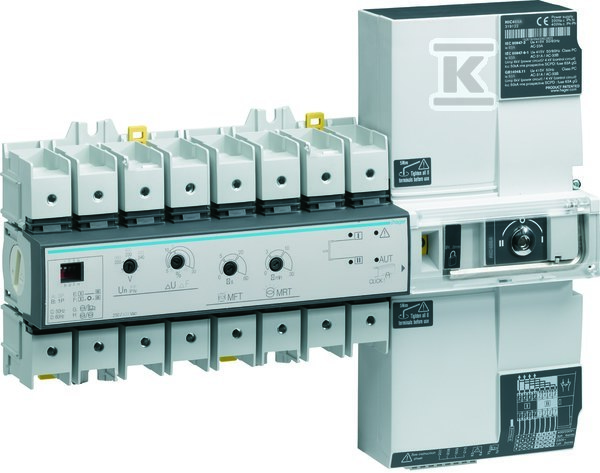

Автоматичний перемикач живлення 4P 160A HIC416A

Автоматичний перемикач джерел живлення

Цей пристрій призначений для безпечного та автоматичного перемикання між двома джерелами живлення — наприклад, між мережею та аварійним генератором. При зникненні напруги в одному з джерел перемикач самостійно переносить навантаження на інше, а при відновленні напруги повертається до початкового джерела. Не потребує ручного втручання — вся робота виконується на основі вимірювань напруги та частоти з точністю 1%.

Конструкція та монтаж

Пристрій розроблений для постійного монтажу в розподільчих щитах — не призначений для переднього, проміжного або зовнішнього монтажу на панелі. Має конструкцію типу «festeinbau», що означає його фіксацію всередині розподільника. Підключення основних контактів здійснюється за допомогою гвинтів — без необхідності використання спеціальних з'єднувачів чи інструментів. Вбудований електродвигун забезпечує плавне та надійне перемикання навіть при великих струмах, а механізм блокування запобігає випадковому переміщенню — наприклад, під час роботи поблизу вібраційних пристроїв.

Функції безпеки та застосування

Перемикач виконує функції головного вимикача, вимикача безпеки та вимикача для обслуговування — тобто може використовуватися як точка ізоляції для сервісних робіт або аварійного відключення всього кола. Не працює як аварійний вимикач (не має кнопки E-Stop), але його здатність відключати навантаження під навантаженням робить його безпечним у щоденному використанні. Комутаційна здатність 105 кВт при 400 В дозволяє обслуговувати навантаження типу двигунів, нагрівачів або промислових машин. Струм короткого замикання 40 кА гарантує стійкість до наслідків коротких замикань у мережі — навіть при максимальних навантаженнях.

Для кого це рішення?

Для монтажника: не потрібно додатково встановлювати контактори або контролери — все розміщено в одному корпусі. Вбудований привід та механізм блокування усувають потребу в зовнішньому керуванні. Для користувача: відсутність перерв у живленні при аварії мережі — система працює самостійно, без необхідності ручного перемикання. Всі функції видно через віконце з положеннями I–0–II — легко перевірити, яке джерело активне.

Відповідність та умови експлуатації

Працює в діапазоні напруги 380–415 В змінного струму, з постійним струмом 160 А (AC-21) або 125 А (AC-23). Переносить короткочасний струм короткого замикання до 7 кА протягом часу, визначеного стандартом. Степінь захисту IP20 захищає від дотику до частин під напругою — але не призначений для вологих або запиленого середовищ. Відповідає вимогам RoHS та REACH — не містить шкідливих речовин.
