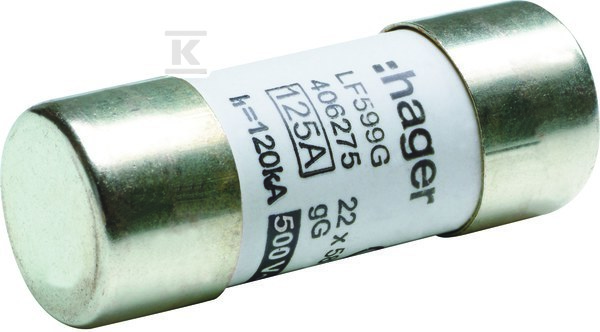

Вставка плавка циліндрична CH-22 22x58 мм gG 125А 400 В перем. струму LF599G

Захист ланцюгів з великою силою струму

Плавка вставка розміром 22x58 мм є ключовим елементом в установках, що вимагають захисту від перевантажень та коротких замикань при високих значеннях струму. Ця конкретна модель, позначена як LF599G, призначена для ланцюгів, де номінальний струм досягає 125 А. Завдяки характеристиці спрацювання gG (захист повного діапазону), цей елемент ефективно захищає не лише провідники, а й підключені пристрої від наслідків коротких замикань та тривалих перевантажень. Це універсальне рішення, що використовується як у промислових розподільчих щитах, так і в комерційних установках, де безпека ланцюга є пріоритетом.

Керамічна конструкція та параметри роботи

Конструкція вставки базується на керамічному корпусі, що забезпечує стійкість до високих температур, що генеруються під час спрацювання. Всередині знаходиться плавкий елемент, який у разі перевищення допустимих параметрів розплавляється, розмикаючи ланцюг. Варто звернути увагу на втрати потужності, які при номінальному струмі становлять 11,4 Вт. Це означає, що під час нормальної роботи вставка генерує певне тепло – цей параметр важливий при проектуванні вентиляції в розподільчих шафах або при щільному монтажі багатьох елементів.

Номінальна напруга для цієї моделі становить 400 В змінного струму (відповідно до вихідних даних для застосувань 400В/500В), що дозволяє безпечно використовувати її в стандартних трифазних установках. Переріз та довжина (22x58 мм) є стандартними розмірами для цього класу запобіжників, що полегшує їх заміну та монтаж у наявних тримачах.

Застосування та експлуатаційні переваги

Основним завданням цього типу вставки є швидке відключення живлення в аварійних ситуаціях. Характеристика gG забезпечує, що елемент реагує повільніше на короткі стрибки струму (наприклад, під час запуску двигунів), але миттєво розмикає ланцюг при короткому замиканні. Завдяки цьому уникнуто хибних відключень під час нормальної роботи індуктивних пристроїв.

На практиці експлуатації ключове значення має повний захист провідників та пристроїв від теплових перевантажень та коротких замикань з великими значеннями струму. Стандартні розміри 22x58 мм гарантують сумісність із широко використовуваними тримачами запобіжників в електричній галузі. Керамічний корпус підвищує механічну та термічну стійкість порівняно з дешевшими аналогами з пластику. Варто пам'ятати, що ця модель не має візуального індикатора перегорання (вибивача), що вимагає періодичного контролю або використання вимірювального приладу для перевірки цілісності ланцюга після можливої аварії.

Для монтажників це означає необхідність підбору відповідного тримача запобіжника з класом ізоляції, що відповідає напрузі 400 В, а також врахування втрат потужності при проектуванні системи охолодження розподільчої шафи. Для кінцевого користувача це гарантія стабільної роботи електричної установки навіть під великим навантаженням. Варто пам'ятати, що робота при повному навантаженні (125 А) генерує втрати потужності на рівні 11,4 Вт, що необхідно врахувати у тепловому балансі розподільчого щита.
