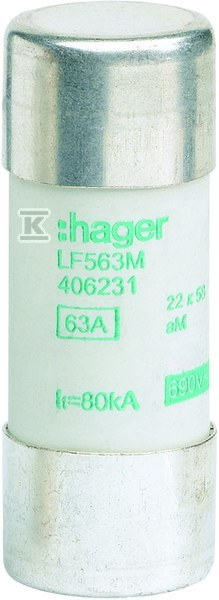

Циліндрична запобіжна вставка CH-22 22x58mm aM 63A 500VAC LF563M

Захист ланцюгів електродвигунів з великими струмами запуску

Плавка вставка розміром 22x58 мм із номінальним струмом 63 А є ключовим елементом в установках, де використовуються пристрої з електродвигунами. Її основним завданням є захист від короткого замикання, а не від тривалого перевантаження. Завдяки характеристиці aM (частково обмежувальна), цей елемент дозволяє безпечно запускати двигуни, які генерують високі струми запуску. У нормальних умовах роботи, навіть при багаторазовому перевищенні номінального струму під час запуску, вставка залишається неушкодженою. Лише у разі короткого замикання відбувається швидке та надійне відключення ланцюга, що захищає дорогі обмотки двигуна та електропроводку від руйнування.

Керамічна конструкція та параметри роботи

Пристрій виготовлений з кераміки, що забезпечує високу термічну та механічну стійкість у складних умовах навколишнього середовища. Він призначений для роботи в мережах змінного струму (AC) напругою до 500 В та частотою 50–60 Гц. Ключовим параметром для монтажника є комутаційна здатність до 80 кА, що означає, що вставка може безпечно розірвати дуже великий струм короткого замикання без ризику вибуху або пошкодження сусідніх елементів установки. Варто звернути увагу на втрати потужності, які при номінальному струмі становлять приблизно 4.46 Вт. Це означає, що під час безперервної роботи під повним навантаженням елемент буде нагріватися – це типове значення для запобіжників такого типу, яке необхідно враховувати при проектуванні вентиляції розподільних щитів.

Застосування та монтаж у системах Hager

Цей продукт ідеально підходить для промислових розподільних щитів та установок, що обслуговують насоси, вентилятори або стрічкові конвеєри. Монтаж здійснюється у стандартних циліндричних гніздах, що відповідають розміру 22x58 мм. Варто пам'ятати, що через специфіку характеристики aM вставка не замінює автоматичний вимикач, що захищає від перевантаження – її роль полягає виключно у швидкому відключенні короткого замикання.

Варто зазначити, що пристрій працює в діапазоні напруги 500 В AC та має стійкість до струмів короткого замикання до 80 кА. При повному навантаженні 63 А втрати потужності становлять 4.46 Вт, що впливає на тепловий баланс у корпусі. Фізичні розміри 22 x 58 мм забезпечують сумісність з більшістю стандартних циліндричних гнізд, що використовуються в сучасних розподільних щитах. Характеристика aM є тут ключовою – вона дозволяє ігнорувати короткочасні стрибки струму, типові для запуску двигунів, реагуючи лише на справжні короткі замикання.

Завдяки точному виконанню та відповідності стандарту IEC 60269 (категорія aM), плавка вставка LF563M гарантує надійну роботу в ланцюгах, що вимагають стійкості до стрибків струму під час запуску двигунів.
