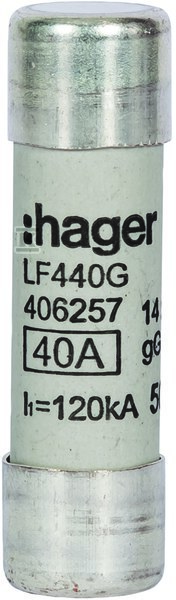

Циліндрична запобіжна вставка CH-14 14x51mm gG 40A 500VAC LF440G

Захист промислових та територіальних ланцюгів

Циліндрична плавка вставка розміром 14x51 мм є ключовим елементом в установках, де потрібен точний захист від перевантажень та коротких замикань. Ця модель призначена для змінного струму (AC) напругою 500 В і знаходить широке застосування в територіальному секторі та промислових розподільних щитах. Її основним завданням є швидке та надійне відключення живлення у разі несправності, що захищає дорожче обладнання та саму кабельну лінію від пошкоджень. Завдяки характеристиці спрацювання gG (загального призначення), вставка ефективно реагує як на тривалі перевантаження, так і на раптові короткі замикання, забезпечуючи безпеку всього ланцюга.

Конструкція та експлуатаційні параметри

Пристрій виготовлено з кераміки, що гарантує стійкість до високих температур, що виникають під час роботи та під час процесів гасіння електричної дуги при короткому замиканні. При номінальному струмі 40 А загальні втрати потужності становлять лише 4,75 Вт. Такий низький рівень енергетичних втрат призводить до меншого нагрівання вставки в умовах нормальної роботи, що є важливим при щільному монтажі в розподільних щитах. Ключовим параметром для монтажника є здатність безпечно розривати ланцюг при короткому замиканні – у цій моделі вона становить 120 кА згідно з нормою IEC 60898-1. Це означає, що навіть при дуже високих струмах короткого замикання, характерних для сучасних енергетичних мереж, запобіжник спрацює без ризику вибуху або пошкодження корпусу.

На практиці це означає, що пристрій обслуговує постійний робочий струм на рівні 40 ампер при мережевій напрузі до 500 В AC. Його циліндричні розміри становлять стандартні 14 x 51 мм, що забезпечує сумісність з більшістю доступних запобіжних гнізд. Варто звернути увагу на втрати потужності 4,75 Вт – це кількість енергії, що перетворюється на тепло під час повного номінального навантаження, що впливає на тепловий баланс у розподільному щиті. Найважливішою технічною характеристикою залишається комутаційна здатність до 120 кА, що дозволяє безпечно розривати ланцюг навіть у разі дуже сильних коротких замикань.

Застосування та монтаж

Ці вставки є ідеальним вибором для захисту ліній живлення електродвигунів, трансформаторів або освітлювальних систем з більшим споживанням струму. Завдяки характеристиці gG, вони призначені не лише для специфічних застосувань (наприклад, захист напівпровідників), а є універсальним рішенням для більшості розподільних ланцюгів. Монтаж вимагає лише підбору запобіжного гнізда відповідного розміру 14x51 мм – цей процес швидкий і не потребує спеціалізованого інструменту, окрім стандартних ізоляційних ключів. Варто пам'ятати, що після спрацювання (перегорання вставки) необхідно замінити її на нову вставку з ідентичними параметрами, щоб відновити повну функціональність захисту.
