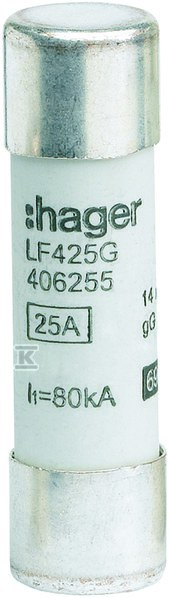

Циліндрична плавка вставка CH-14 14x51mm gG 25A 500VAC LF425G

Захист промислових ланцюгів середнього струму

Циліндричний плавкий вставний елемент розміром 14x51 мм є ключовим компонентом у системах, що вимагають надійного захисту від перевантажень та коротких замикань. Ця модель призначена для роботи в мережах змінного струму (AC) напругою до 690 В і має номінальний струм 25 А. Завдяки використанню характеристики gG (загального призначення), пристрій ефективно захищає як провідники, так і підключені споживачі, реагуючи на тривалі перевантаження та миттєві короткі замикання. Це типовий варіант для живлячих ланцюгів промислових машин, головних розподільних щитів або систем керування, де стабільність та безпека є пріоритетними.

Керамічна конструкція та експлуатаційні параметри

Виріб виготовлений з кераміки, що забезпечує стійкість до високих температур, що виникають під час спрацювання, та довговічність у складних умовах навколишнього середовища. Внутрішня конструкція дозволяє безпечно розривати ланцюг при струмі короткого замикання до 80 кА (відповідно до стандарту IEC 60898-1), що є достатнім для більшості промислових та комерційних застосувань. Варто звернути увагу на втрати потужності – при номінальному струмі вони становлять близько 3,3 Вт. Це означає, що під час нормальної роботи вставка не генерує надмірного тепла, що зменшує теплове навантаження на суміжні елементи в розподільному щиті.

Завдяки розмірам 14x51 мм та номінальному струму 25 А цей елемент ідеально підходить для стандартних промислових розподільних щитів. Номінальна напруга до 690 В AC дозволяє використовувати його в ланцюгах з вищими робочими напругами, а характеристика gG забезпечує універсальність застосування – від захисту живлячих кабелів до захисту допоміжних пристроїв. Висока розривна здатність до 80 кА усуває ризик пошкодження установки навіть при дуже сильних коротких замиканнях, що є ключовим для безпеки всієї електричної мережі.

Застосування та монтаж в електричних системах

Монтаж цієї вставки вимагає використання відповідних плавких тримачів, призначених для розміру 14x51 мм. Завдяки характеристиці gG цей елемент є універсальним – він підходить для захисту живлячих кабелів та пристроїв, які не потребують специфічних кривих спрацювання (наприклад, двигунів з великим струмом запуску, де іноді використовують характеристику aM). На практиці це означає, що вставка буде ефективною там, де потрібен стандартний захист від пошкодження установки внаслідок короткого замикання або перевантаження. Її компактна конструкція сприяє економії місця в розподільних щитах з обмеженим простором, а висока розривна здатність гарантує безпеку навіть при аваріях з великою потужністю короткого замикання.
