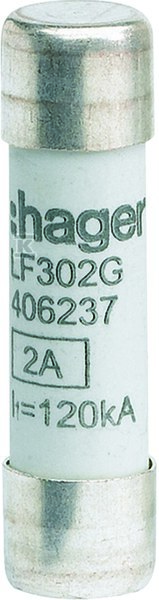

Циліндрична плавка вставка CH-10 10x38mm gG 2A 500VAC LF302G

Захист ланцюгів низького струму в промислових установках

Циліндрична плавка вставка розміром 10x38 мм є ключовим елементом для захисту ланцюгів керування, трансформаторів або малих двигунів, де потрібен точний захист від перевантажень та коротких замикань. Ця модель, призначена для напруги 500 В змінного струму, має характеристику gG (повна розривна здатність), що означає ефективну реакцію як на тривалі перевантаження, так і на різкі короткі замикання. Завдяки використанню керамічного корпусу цей елемент забезпечує високу термічну та механічну стійкість, що є необхідним у промислових умовах, де установки можуть працювати в складному середовищі.

Застосування та ключові захисні властивості

Основним завданням цього запобіжника є відключення живлення у момент перевищення допустимих значень струму, тим самим захищаючи дорожче обладнання від пошкоджень. Номінальний струм 2 А робить це рішення ідеальним для ланцюгів з низьким споживанням потужності. Варто звернути увагу на низькі втрати потужності при номінальному струмі, які становлять всього 0,6 Вт. Це означає мінімальне нагрівання вставки під час нормальної роботи, що забезпечує стабільність електричних параметрів та менше навантаження на решту установки.

У разі короткого замикання вставка демонструє вражаючу розривну здатність струму короткого замикання на рівні 120 кА. Це значення значно перевищує типові вимоги у багатьох промислових та будівельних застосуваннях, що дає впевненість у тому, що навіть при дуже високих струмах короткого замикання запобіжник спрацює без вибуху або пошкодження сусідніх елементів.

• Повний захист (gG): Захищає від усіх видів перевантажень та коротких замикань.
• Висока розривна здатність: 120 кА дозволяє безпечну роботу в мережах з великою потужністю короткого замикання.
• Низькі втрати енергії: Лише 0,6 Вт втрат потужності мінімізують нагрівання елемента.
• Матеріал корпусу: Керамічна оболонка забезпечує стійкість до високих температур та механічних пошкоджень.
• Частота роботи: Призначений для мереж з частотою 50–60 Гц.

Монтаж та відповідність стандартам

Монтаж цієї вставки вимагає використання відповідних запобіжних основ типу CH-10 (або сумісних), які є стандартом у промислових розподільних щитах. Розміри 10x38 мм є універсальними та дозволяють легку заміну в більшості існуючих установок без необхідності модернізації щитів керування. Продукт відповідає суворим нормам безпеки, включаючи директиви RoHS та REACH, що гарантує відсутність шкідливих речовин у процесі виробництва та утилізації.

Для монтажників це означає простоту монтажу та впевненість у роботі відповідно до електричного проекту. Для кінцевого користувача – це гарантія безпеки пристроїв, підключених до мережі, та довговічності самої установки завдяки точному відключенню живлення у критичні моменти аварії. Необхідно пам'ятати про регулярний контроль технічного стану розподільних щитів та заміну вставок лише на нові елементи з ідентичними технічними параметрами: циліндрична форма, керамічний корпус для розмірів 10x38 мм, струм 2 А, напруга 500 В змінного струму, характеристика gG, розривна здатність 120 кА та втрати потужності 0,6 Вт.
