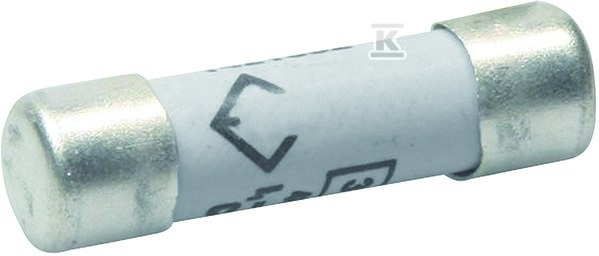

Циліндрична запобіжна вставка CH-10 10x38mm gG 20A 400VAC LF320G

Захист живлячих ланцюгів та обладнання

Циліндричний плавкий вставний елемент розміром 10x38 мм є стандартним рішенням, що використовується в промислових розподільчих щитах та побутових установках для захисту від перевантажень та коротких замикань. Модель з номінальним струмом 20 А призначена для монтажу в роз'єднувачах із плавкими вставками серії CH-10. Завдяки характеристиці дії gG (повний захист), цей елемент ефективно захищає як провідники, так і підключене обладнання від пошкоджень, спричинених надмірним струмом. Це універсальний тип запобіжника, який реагує як на тривалі перевантаження, так і на миттєві короткі замикання, що робить його основним елементом у багатьох розподільчих ланцюгах.

Керамічна конструкція та висока розривна здатність

Ключовою особливістю цієї моделі є корпус із кераміки, що забезпечує стійкість до високих температур, що виникають під час спрацювання. Всередині знаходиться піщане наповнення, яке гасить електричну дугу, що утворюється при короткому замиканні. Завдяки цьому плавка вставка має вражаючу розривну здатність щодо струму короткого замикання на рівні 120 кА. Це означає, що навіть у разі дуже сильного короткого замикання в установці запобіжник безпечно розірве ланцюг без ризику вибуху або пошкодження суміжних елементів розподільчого щита. При безперервній роботі з номінальним струмом (20 А) пристрій генерує втрати потужності порядку 2 Вт, що є низьким значенням і не призводить до надмірного перегріву корпусу при стандартному навантаженні.

Монтаж та індикатори спрацювання

Під час заміни або перевірки стану установки важливо швидко ідентифікувати спрацювання захисту. У цій моделі використано індикатор спрацювання, розташований на передній частині корпусу (так званий «поршень»). Після перегорання вставки цей індикатор виступає або змінює положення, що видно через контрольне віконце в роз'єднувачі із плавкою вставкою. Це полегшує монтажнику швидку діагностику без необхідності демонтажу всього елемента з гнізда. Ці запобіжники працюють у мережах змінного струму (AC) з номінальною напругою до 500 В (часто використовуються в системах 400 В) та частотою 50–60 Гц.

Варто пам'ятати, що такі вставки зазвичай продаються в групових упаковках (наприклад, по 10 штук), що полегшує їх зберігання та заміну під час великих обслуговувальних робіт на установках. Їхній універсальний розмір робить їх сумісними з більшістю стандартних роз'єднувачів із плавкими вставками, доступних на європейському ринку.
