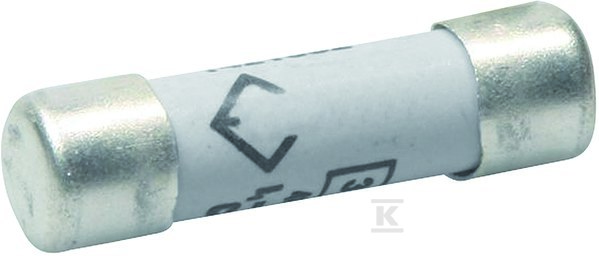

Циліндрична плавка вставка CH-10 10x38mm gG 1A 500VAC LF301G

Захист ланцюгів з низьким струмом у промислових установках

Циліндричний плавкий вставний елемент розміром 10x38 мм є ключовим компонентом для стабільності електричних установок, де потрібен точний захист при низьких значеннях струму. Ця модель призначена для роботи в мережах змінного струму (AC) з напругою до 500 В і має номінальний струм 1 А. Таке значення робить його ідеальним вибором для захисту ланцюгів керування, вимірювальних систем або делікатної промислової електроніки, де навіть невелике перевантаження може призвести до несправності. Завдяки характеристиці gG (загального призначення) цей елемент забезпечує повний захист як від перевантажень, так і від коротких замикань, реагуючи збалансовано на зміни навантаження.

Керамічна конструкція та висока комутаційна здатність

Конструкція цього запобіжника базується на керамічному корпусі, що гарантує стійкість до високих температур, що виникають під час спрацювання, та довговічність у складних умовах навколишнього середовища. Ключовим параметром для монтажника є комутаційна здатність щодо короткого замикання, яка становить до 120 кА. Це означає, що у разі раптового короткого замикання з дуже великою силою струму вставний елемент здатний безпечно розірвати ланцюг без ризику вибуху або пошкодження сусідніх елементів розподільного щита. Це особливо важливо в сучасних промислових розподільних щитах, де короткочасні стани короткого замикання можуть генерувати величезну енергію.

Варто звернути увагу на втрати потужності при номінальному струмі, які становлять 2,77 Вт. Хоча це здається невеликим значенням, у разі тривалої роботи під повним навантаженням це призводить до виділення тепла. Тому під час монтажу необхідно забезпечити належну вентиляцію в корпусі розподільного щита або дотримуватися правильної відстані між елементами. Відсутність вбудованого індикатора спрацювання (типу «вибивач») означає, що контроль стану запобіжника вимагає візуального огляду або використання вимірювального приладу – це стандартне рішення для цього класу продуктів з такими малими розмірами.

Застосування та умови монтажу

Цей продукт широко використовується в системах промислової автоматизації, а також як вторинний захист у ланцюгах живлення двигунів малої потужності або трансформаторів керування. Його універсальність зумовлена відповідністю стандартам IEC 60269 (категорія gG), що дозволяє монтувати його в стандартні запобіжні патрони типу CH-10 без необхідності використання спеціалізованих адаптерів.

На практиці експлуатації ключове значення мають наступні аспекти:

• Запобіжник стабільно працює при напрузі до 500 В AC, що покриває більшість промислових застосувань низької напруги.
• Низький поріг спрацювання 1 А ефективно захищає дорогі електронні пристрої від більш тонких перевантажень.
• Висока комутаційна здатність 120 кА мінімізує ризик пожежі та механічних пошкоджень при жорстких коротких замиканнях.
• Керамічний корпус забезпечує необхідну термічну та механічну стійкість під час гасіння електричної дуги.
• Продукт постачається в групових упаковках (зазвичай по 10 штук), що полегшує логістику та планування сервісних запасів для великих об'єктів.

Завдяки поєднанню компактних розмірів з високими технічними характеристиками цей вставний елемент є надійним компонентом захисту там, де пріоритетом є точність та безпека.
