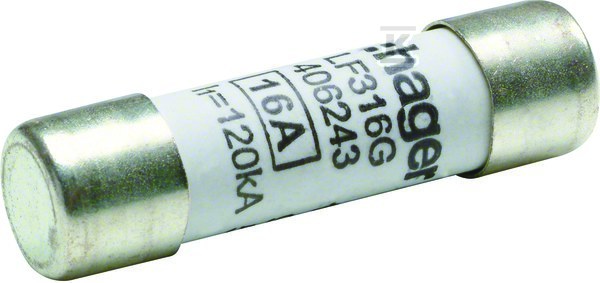

Циліндрична плавка вставка CH-10 10x38mm gG 16A 500VAC LF316G

Захист промислових ланцюгів та електричних установок

Циліндрична плавка вставка розміром 10x38 мм є ключовим елементом у системах захисту від перевантажень та коротких замикань, призначеним для монтажу в промислових розподільних щитах та установках низької напруги. Пристрій з номінальним струмом 16 А та класом характеристики gG (загального призначення) забезпечує повний захист як кабелів, так і пристроїв, підключених до мережі. Завдяки використанню керамічного корпусу вставка демонструє високу стійкість до умов навколишнього середовища та термічну стабільність під час безперервної роботи.

Застосування та особливості роботи

Ця модель призначена для мереж змінного струму (AC) з номінальною напругою до 500 В. Характеристика gG означає, що запобіжник реагує на тривалі перевантаження та короткі замикання, що робить його універсальним рішенням у ланцюгах живлення двигунів, трансформаторів або споживачів зі сталим споживанням потужності. На відміну від типів aM (тільки захист від короткого замикання), версія gG захищає також від перегріву проводів при невеликих, але тривалих перевантаженнях.

Безпека всієї установки залежить від кількох ключових електричних характеристик. Запобіжник має здатність відключати струми короткого замикання на рівні 120 кА, що дозволяє ефективно розірвати навіть дуже сильні електричні дуги без ризику пошкодження сусідніх елементів розподільного щита. При номінальному струмі 16 А вставка генерує втрати потужності близько 1,6 Вт; низьке значення призводить до меншого нагрівання елемента порівняно зі старими конструкціями, що є важливим при щільному монтажі в шафах керування. Додатково пристрій пристосований до роботи в стандартній енергетичній мережі з частотою 50–60 Гц.

Монтаж та умови експлуатації

Цей елемент виробляється у формі змінної вставки, що полегшує обслуговування установки – після спрацювання достатньо замінити зношений елемент на новий без необхідності заміни всього кріплення або розподільчого модуля. Зовнішні розміри становлять точно 10 x 38 мм, що забезпечує сумісність з більшістю стандартних циліндричних кріплень, що використовуються в електроустановочній галузі.

Ключові аспекти використання:

• Монтаж здійснюється в кріпленнях, призначених для циліндричних вставок (розмір CH-10).
• Керамічний матеріал забезпечує стійкість до високих температур, що генеруються під час спрацювання запобіжника.
• Продукт відповідає суворим нормам безпеки для електричних пристроїв низької напруги (відповідно до IEC 60269).

Завдяки поєднанню високої комутаційної здатності з точною характеристикою спрацювання ця модель є надійним бар'єром проти несправностей у промислових та комерційних установках. Її конструкція мінімізує ризик пошкодження кабелів при коротких замиканнях і водночас не викликає хибних відключень при короткочасних стрибках струму запуску, характерних для багатьох електричних пристроїв. Усі ключові технічні дані – від струму 16 А та напруги 500 В AC до комутаційної здатності 120 кА – розроблені так, щоб забезпечити максимальну надійність у вимогливих умовах роботи.
