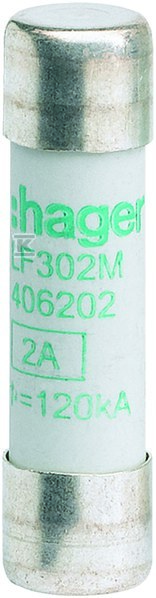

Циліндрична плавка вставка CH-10 10x38mm aM 2A 500VAC LF302M

Захист ланцюгів з двигунами та пристроями з великими струмами запуску

Циліндрична плавка вставка розміром 10x38 мм є ключовим елементом в промислових установках, де необхідний захист від короткого замикання, але водночас вимагається стійкість до короткочасних стрибків струму. Ця модель, позначена категорією aM (частковий захист пристроїв), розроблена спеціально для захисту ланцюгів живлення електричних двигунів. Завдяки такій характеристиці спрацювання, запобіжник не перегорає при типових струмах запуску двигунів, які можуть у кілька разів перевищувати номінальне значення, і миттєво реагує лише у разі справжнього короткого замикання. Це рішення усуває хибні спрацювання та простої в роботі машин.

Керамічна конструкція та висока розривна здатність

Основним конструктивним елементом є корпус, виготовлений з кераміки, що забезпечує високу термічну та механічну стійкість у складних умовах навколишнього середовища. Всередині знаходиться гасячий матеріал (кварцевий пісок), який гасить електричну дугу за частку секунди. Ключовим параметром для безпеки установки тут є розривна здатність струму короткого замикання, яка становить цілих 120 кА. Це означає, що навіть при дуже високих струмах короткого замикання, що виникають у сучасних розподільчих мережах, запобіжник безпечно розірве ланцюг без ризику вибуху або пошкодження сусідніх елементів.

Робота при номінальній напрузі 500 В змінного струму та частоті 50-60 Гц робить його універсальним компонентом у більшості європейських промислових установок. Варто пам'ятати, що при номінальному струмі 2 А втрати потужності мінімальні і становлять всього 0.18 Вт. Така низька дисипація тепла дозволяє монтувати багато таких елементів у компактному просторі розподільчого щита без необхідності використання додаткового охолодження або побоювань щодо перегріву суміжних модулів.

Застосування та відповідність стандартам

Продукт ідеально підходить для шаф керування виробничими машинами, насосів, вентиляторів та інших приводних пристроїв. Його застосування обмежується захистом від короткого замикання – він не захищає від тривалого перевантаження (для цього використовуються вставки типу gG). Монтаж здійснюється стандартно у запобіжникових гніздах розміром 10x38 мм.

Запобіжник відповідає суворим міжнародним стандартам, зокрема IEC 60269, що гарантує його надійність та сумісність із системами розподілу енергії. Додатково продукт відповідає директивам RoHS та REACH і не містить галогенів, що полегшує його утилізацію відповідно до екологічних вимог, що діють у Європейському Союзі. Для монтажника це означає впевненість у монтажі відповідно до правил охорони праці та відсутність необхідності додаткової екологічної документації для самого елемента.
