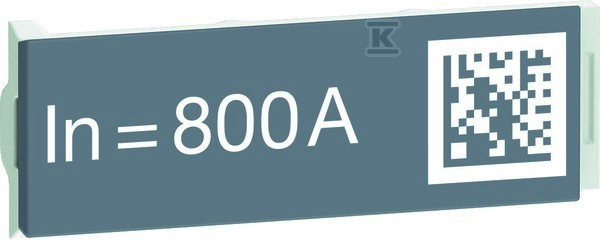

Вилка з номінальним позначенням вимикача 800 A HWW466H

Що таке роз'єм з номінальним позначенням 800 A?

Це не стандартний роз'єм для розетки – це конфігураційний елемент, який встановлює максимальний номінальний струм для повітряного вимикача з електронним тригером Sentinel. Роз'єм HWW466H монтується на передній панелі пристрою і фізично визначає, при якому струмі тригер почне реагувати. Він не працює самостійно – працює лише у поєднанні з відповідним вимикачем Hager HW1, HW2, HW4 або HW6.

Чому це змінюється?

Якщо система вимагає зміни рівня захисту – наприклад, зниження номінального струму з 1000 A до 800 A через обмежену доступну потужність або зміну навантаження – не потрібно замінювати весь вимикач. Достатньо замінити цей роз'єм. Це економить час, кошти та простої. Роз'єм повинен мати номінальний струм, що дорівнює або нижчий за максимально допустимий для даного тригера – тут 800 A є значенням, встановленим виробником, і його не можна перевищувати.

Хто і коли це використовує?

Електромонтажники, які монтують або модернізують розподільчі щити високих струмів – особливо там, де передбачені подальші модифікації навантаження. Приклад: комерційний об’єкт, де на етапі будівництва передбачено більшу потужність, ніж фактично потрібна, але планується її розвиток у майбутньому. Роз'єм дозволяє «підготувати» систему до подальшого підвищення струму без заміни пристрою. Використовується також у випадку тимчасового обмеження потужності – наприклад, при аварії трансформатора чи обмеженні постачальника енергії.

Як працює?

Роз'єм є механічним елементом, який після встановлення в електронний тригер сигналізує йому значення номінального струму (In). Тригер не може бути встановлений на значення вище, ніж визначає роз'єм – це запобігає помилковій конфігурації. Не має жодних проводів чи силових контактів – це чисто інформативний та керуючий елемент конфігурації.

Сумісність та умови експлуатації

Роз'єм призначений виключно для тригерів Sentinel у повітряних вимикачах Hager серій HW1/HW2/HW4/HW6. Не підходить до інших брендів чи моделей. Працює при напрузі до 690 V AC і відповідає нормам IEC 60947-2 та EN 60947-2. Не має жодних додаткових функцій – немає захисту від перевантаження чи короткого замикання; це лише «ключ», який встановлює межу струму.
