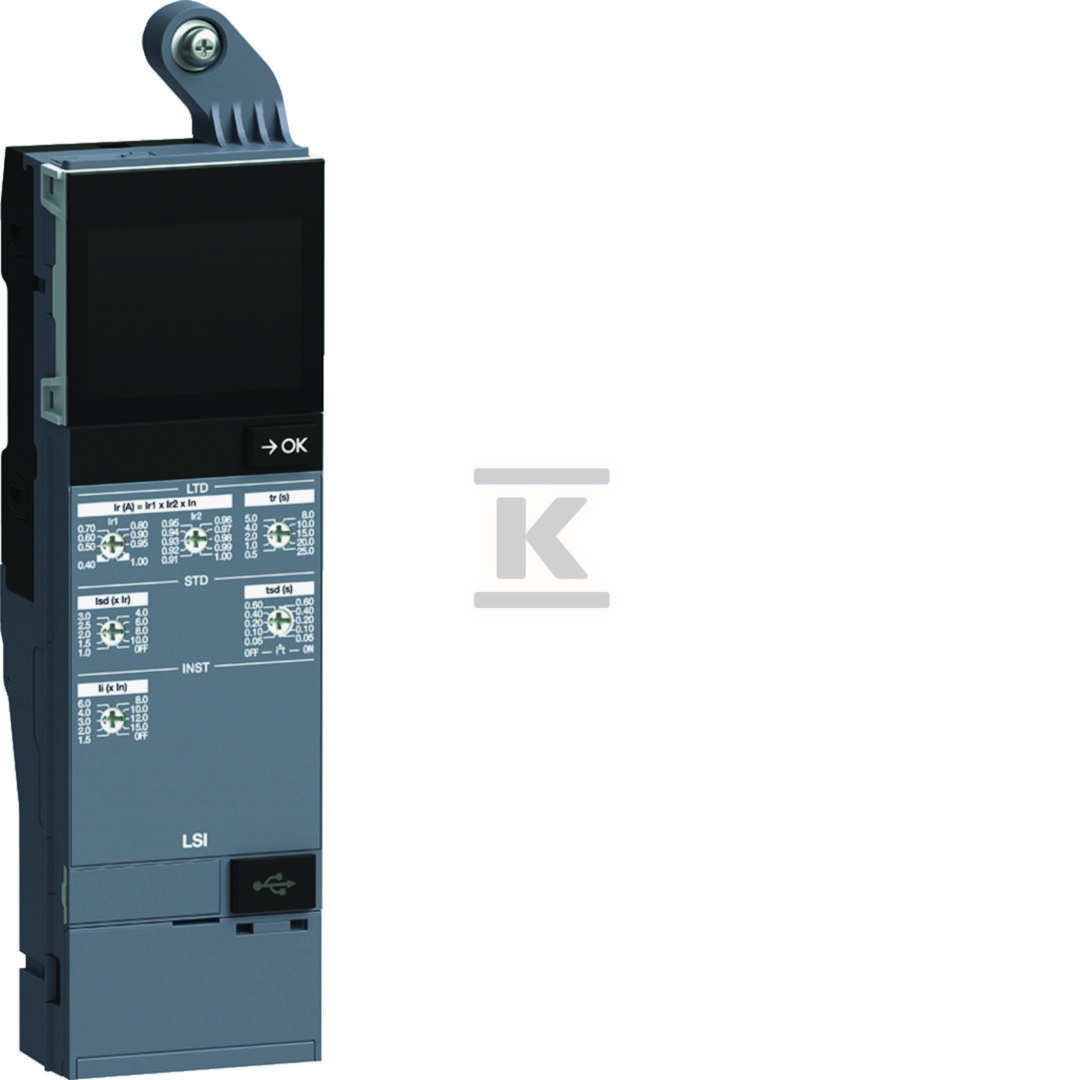

Реле перевантаження SENTINEL LSI HWW451H

Охорона від перевантажень та короткого замикання з точним керуванням

Вимикач надпотоку SENTINEL LSI (HWW451H) – це електронний захисний модуль, який реагує на різницю між робочим струмом і безпечним рівнем навантаження — не лише вимикаючи ланцюг при аварії, а й даючи час на реакцію перед відключенням живлення. Працює в трьох діапазонах: довготривале перевантаження, короткочасне перенапруження та коротке замикання, з можливістю налаштування кожного з них під характер навантаження.

Налаштування під специфіку ланцюгів — без компромісів

Можливість регулювання струму спрацювання в діапазоні 0,36–1,0 A для довготривалої захисту дозволяє точно підбирати вимикач до малих інсталяцій, наприклад, з двигунами низької потужності або електронними пристроями. Час спрацювання при перевантаженні можна встановити від 0,5 s до 25 s, що усуває хибні вимкнення при коротких струмових спадах — наприклад, при запуску насосів чи вентиляторів.

При короткому замиканні реагує за менше ніж 80 ms, а струм спрацювання можна вибрати з 9 рівнів (від 1× до 10× In), що дозволяє модулю добре справлятися навіть з великими пусковими струмами. Усі налаштування незалежні — немає «заблокованої» логіки між захистами.

Захист нейтралі та сигналізація перед аварією

Модуль захищає нейтральний провід — його струм може виявлятись і обмежуватись до 50 %, 100 % або 200 % номінального струму, і цей захист вимикається, якщо не потрібен. Додатково система має передвимикачний сигнал (PTA): коли струм досягне 90 % встановленого значення, вимикач сигналізує про наближення аварії — час до вимкнення становить 50 % встановленого часу для довготривалої захисту. Це ключова функція для інсталяцій, де не можна допускати різкого відключення.

Конструкція та сумісність

Немає захисту від пошкодження ізоляції струмом заземлення (GF) — це не функція даної моделі. Короткочасний захист (std) працює згідно з характеристикою I²t і може бути повністю вимкнено, якщо ланцюг не потребує такої форми захисту. Усі параметри регулюються електронно — без механічних трансформаторів чи батарей.

Варто пам’ятати: максимальний час спрацювання при короткому замиканні — 650 ms, а допуск налаштувань струму становить ±10 %. Це не «стандартний» вимикач — це інструмент для інсталяторa, який потребує контролю над кожним етапом захисту.
