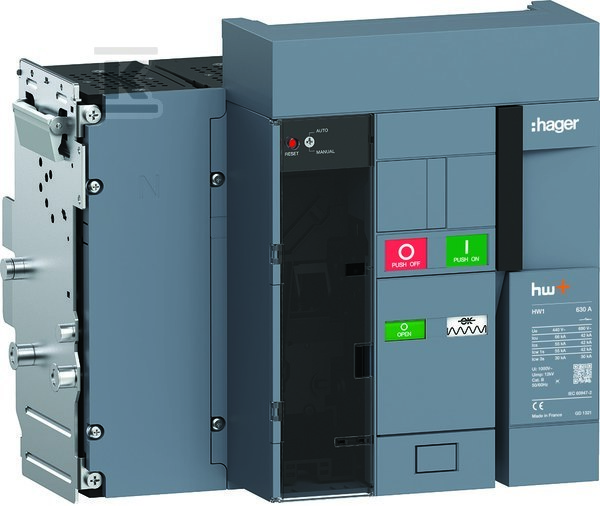

Висувний вимикач з спрацьовувачем Sentinel 66 kA 630 A 4P. HW1E406DB

Висувний вимикач з тригером sentinel – конструкція та монтаж

Пристрій є висувним повітряним вимикачем з чотирма полюсами, розробленим для монтажу у постійних промислових установках. Його конструкція дозволяє безпечно та швидко виконувати заміни без необхідності відключення проводів – весь блок висувається з корпусу, що спрощує сервіс та обслуговування. Підключення головних кіл не є постійними – з’єднання здійснюється за допомогою окремої частини корпусу, що забезпечує гнучкість при встановленні та знижує ризик помилки під час підключення.

Вбудований індикатор вимкнення показує стан пристрою одразу – не потрібно відкривати корпус, щоб перевірити, чи вимикач знаходиться у позиції «off». Це особливо корисно при швидких інспекціях або в умовах обмеженого доступу.

Захист та здатність з’єднання

Номінальна короткозамкнена здатність з’єднання становить 66 kA при 400 V, що означає, що пристрій може безпечно розірвати навіть дуже великі короткі струми – типові для великих промислових розподільчих щитів. Номінальна робоча напруга охоплює діапазон від 440 до 690 V, що робить його придатним як для систем 400 V, так і 500–690 V, що застосовуються в деяких важких установках.

Не має вбудованого захисту від земельного короткого замикання ani наднапруженевого тригера – працює виключно як механічний вимикач з тригером sentinel (струмовим), який реагує на перевантаження та фазові короткі замикання. Це означає, що додаткова захист (наприклад PRD) має бути забезпечена іншими елементами системи.

Опціональність та сумісність

Пристрій не має вбудованого моторного приводу, але підтримує опціональний моторний привід – його можна додати пізніше, якщо потрібна віддалена або автоматична робота. Не можна його встановити на DIN-рейку – це стаціонарний пристрій, який вимагає спеціального корпусу або розподільчого щита.

Ступінь захисту IP2X забезпечує лише базовий захист від дотику до частин під напругою – не захищає від пилу чи води. На практиці це означає, що монтаж слід виконувати в закритих корпусах з відповідним класом захисту (наприклад IP54/IP65).

Чотири допоміжні перемикачі доступні для сигналізації стану (наприклад «вимкнено», «ввімкнено») або інтеграції з системами автоматизації – немає роз’єднувальних чи замкнутих контактів, тому їх не можна використовувати у простих керуючих ланцюгах без додаткових модулів.
