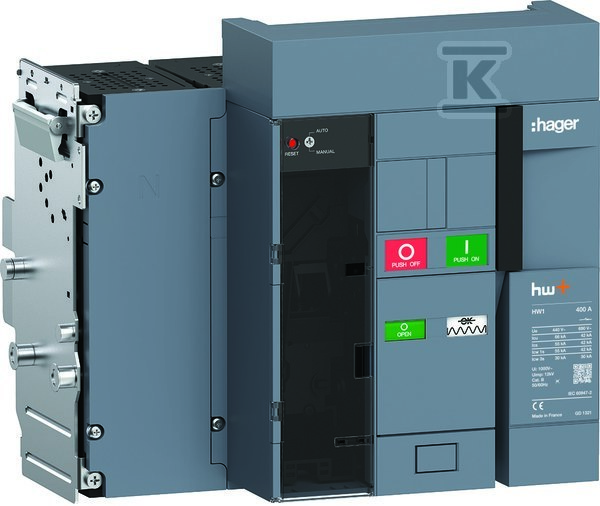

Висувний вимикач з тригером Sentinel 66 kA 400 A 4P HW1E404DB

Висувний вимикач з тригером sentinel – конструкція та монтаж

Пристрій є висувним повітряним вимикачем з чотирма полюсами, розробленим для монтажу в розподільчих шафах, де потрібна можливість швидкого та безпечного відключення навантаження. Він не монтується на DIN‑шині – його підключення здійснюється через окрему частину корпусу, що дозволяє легко замінювати його без необхідності відключати проводи від шини. Висувна конструкція полегшує сервіс та контроль, а також забезпечує ізоляцію від напруги під час роботи поруч із пристроєм.

Всі головні та допоміжні контакти з’єднані з корпусом за допомогою модульної частини, що усуває ризик помилок при монтажі. До пристрою можна додати опціональний моторний привід, що дозволяє дистанційне керування – корисно в системах автоматизації або там, де доступ до вимикача обмежений.

Захист та індикатори стану

Вимикач не має вбудованого захисту від замкнення на землю та піднапругового тригера – його робота базується виключно на механізмі тригера sentinel, який реагує на перевантаження та короткі замикання. Номінальна короткозамкнена здатність з’єднання становить 66 kA при 400 V, що означає, що пристрій може безпечно розірвати навіть дуже великі короткі струми, типові для промислових установок.

Перевагою є індикатор вимкнення – він дозволяє швидко візуально контролювати стан вимикача без необхідності відкривати корпус. Додатково, обладнаний чотирма допоміжними перемикачами контактів, які можуть бути використані для сигналізації стану (наприклад, «ввімкнено» / «вимкнено») або для інтеграції з системами автоматизації – наприклад, для керування сигналами тривоги або логування даних.

Відповідність та умови експлуатації

Пристрій відповідає вимогам директиви ЄС (CE) і призначений для роботи в мережах з номінальною напругою від 440 V до 690 V. Ступінь захисту IP2X забезпечує базовий захист від дотику до елементів під напругою, але не захищає від пилу чи води – тому монтаж має здійснюватися у закритих, сухих розподільчих шафах.

Не містить жодних роз’єднаних чи замикаючих допоміжних контактів – його функція зосереджена на головному з’єднанні та сигналізації стану. Відсутня можливість монтажу на шину TH, тому вимикач має бути закріплений безпосередньо до конструкції шафи – що вимагає відповідної підготовки місця монтажу.
