Висувний вимикач з тригером sentinel 66kA 400A 3P HW1E304DB

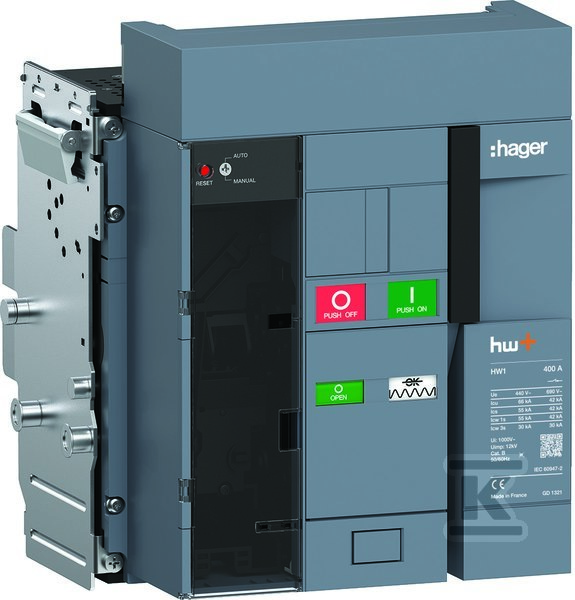

Висувний повітряний вимикач з тригером Sentinel, 400 A, 3P, 66 kA

Цей пристрій – висувний повітряний вимикач з електронним тригером Sentinel, розроблений для стабільного та безпечного захисту установок у системах низької напруги. Призначений для монтажу в розподільчих щитах типу Unimes, Univers або Quadro, де потрібна висока здатність вимикання при великих коротких струмах.

Тригер Sentinel працює як незалежний модуль керування – в ньому немає вбудованого захисту від заземлювального або перенапругового короткого замикання, проте він пропонує точні налаштування захисту від перевантажень та коротких замикань (L, S, I). LCD‑екран з чорним фоном і кольоровими індикаторами (зелений – готовий, оранжевий – тривога, червоний – спрацювання) дозволяє швидко діагностувати стан пристрою без відкриття корпусу. Індикатор вимикання вказує причину вимикання – чи то перевантаження, коротке замикання чи системна аварія.

Номінальний струм 400 A при напрузі до 690 V дозволяє його використання у середніх і великих промислових ланцюгах. Здатність вимикати коротке замикання 66 kA при 400 V AC означає, що пристрій справляється з екстремальними умовами короткого замикання – наприклад, при аварії трансформатора або короткому замиканні на шинах розподільчого щита. Цей струм тестується та підтверджується згідно з PN-EN 60947-2.

Монтаж здійснюється за допомогою окремих частин корпусу – підключення не прив'язані безпосередньо до самого вимикача, що полегшує заміну або сервіс без необхідності відключення кабелів. Висувна касета дозволяє безпечно відключити пристрій від мережі під напругою – після перемикання у позицію «тест» або «відключений» можна працювати на клемах без ризику ураження електричним струмом. Всі функції керування (кнопки «O», «1», RESET) доступні спереду пристрою.

Перевагою є також можливість додати опціональний моторний привід – хоча він не вбудований, його монтаж не вимагає модифікації корпусу. Допоміжні перемикачі (4 шт.) можуть бути використані для сигналізації стану вимикача (наприклад, увімкнено/вимкнено) у системі SCADA або панелі керування. Відсутність розривних та замкнутих допоміжних контактів означає, що конфігурація зосереджена на сигналізації станів роботи, а не на керуванні зовнішніми ланцюгами.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою – достатньо для установок у розподільчих шафах. Пристрій працює при температурі від -25 °C до 70 °C і витримує ударну напругу до 12 kV. Повні втрати потужності при повному навантаженні становлять лише 19 W – що означає низке виділення тепла та менше навантаження на систему охолодження.

Не потрібно монтажу на DIN‑рейку – конструкція призначена для монтажу у спеціальних рамах розподільчих щитів. Не містить також функції Bluetooth та вимірювання активної енергії – це базовий пристрій, орієнтований на надійний захист та стабільність.
