Висувний вимикач з тригером Sentinel 66kA 1600A 3P HW1E316DB

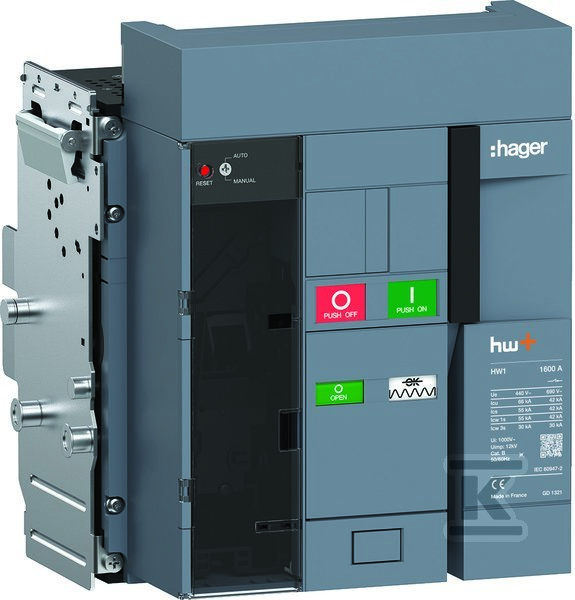

Повітряний вимикач висувний з тригером Sentinel

Цей пристрій є повітряним вимикачем з високою здатністю до короткого замикання, призначеним для використання в розподільчих щитах середніх і великих навантажень. Його висувна конструкція дозволяє безпечно і швидко виконувати заміну без необхідності відключати проводи — монтажник може вийняти всю одиницю з корпусу для сервісного обслуговування або заміни, не піддаючись контакту з напругою.

Вбудований індикатор вимкнення дає миттєву візуальну інформацію про стан пристрою — чи ввімкнено його, чи вимкнено. Це не лише спрощує діагностику, а й підвищує безпеку під час роботи на лінії. Усі три полюси захищені, а їхня схема 3P3D гарантує рівномірний розподіл навантаження та стабільність роботи.

Номінальний струм 1600 A та здатність до короткого замикання 66 kA при 400 V означають, що пристрій справляється з великими короткозамкнутими струмами, характерними для промислових або інфраструктурних установок — наприклад, у головних розподільчих щитах будівель, дата‑центрів чи виробничих підприємств. Варто пам’ятати: це значення стосується граничної здатності з’єднання (Icu), а не експлуатаційної (Ics), яка при 400 V становить 55 kA — тобто вимикач перевірений як на екстремальні відмови, так і на типові умови експлуатації.

Живлення здійснюється лише AC — відсутня можливість підключення DC. Вбудованого двигуна немає, проте він доступний як опція — це дозволяє здійснювати дистанційне керування або автоматизацію системи. Час реакції при замиканні становить приблизно 45–50 ms — достатньо швидко, щоб уникнути пошкоджень у випадку короткочасних перешкод.

Ступінь захисту IP2X забезпечує лише захист від дотику пальців — не захищає від пилу та води. Це типово для пристроїв, встановлених у закритих корпусах, де середовище контролюється. Клеми не закріплені безпосередньо в корпусі — вимагають окремої частини корпусу (наприклад, клемної коробки), що забезпечує гнучкість монтажу та полегшує інтеграцію з іншими елементами системи.

У комплекті не міститься захисту — його потрібно підбирати окремо (наприклад, тригер Sentinel). Має чотири допоміжні перемикаючі контакти — ідеальні для сигналізації стану (ввімкнено/вимкнено) або інтеграції з системами SCADA/автоматики. Відсутність розривних та замикальних допоміжних контактів означає, що конфігурація зосереджена на сигналізації стану роботи, а не на керуванні зовнішніми ланцюгами.

Відповідає стандартам PN-EN-60947-2 та IEC 60947-2. Механічна витривалість: до 30 000 циклів (за ETIM) або 25 000 циклів (за Hager) — що відповідає багаторічній експлуатації в інтенсивних умовах. Втрати потужності при номінальному струмі становлять приблизно 358,6 W — значення, відоме та передбачуване при розрахунку охолодження та розподілу потужності в щиті.

Не монтується на DIN TH‑рейці — вимагає спеціальної конструкції щита або монтажної рами. Не має вбудованого підвищеного тригера напруги чи захисту від заземлювального короткого замикання — ці функції повинні бути додані окремими модулями або іншими пристроями в системі.

Відповідає вимогам RoHS та REACH — не містить шкідливих для навколишнього середовища речовин.
