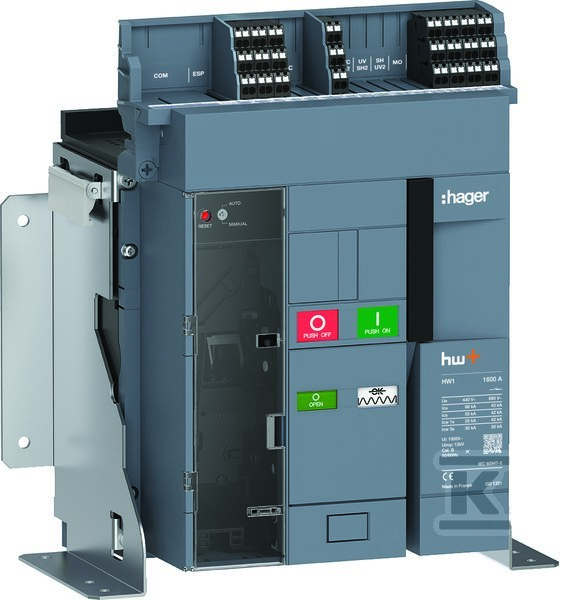

Стаціонарний автоматичний вимикач з тригером Sentinel 66kA 1600A 3P. HW1E316FB

Стаціонарний вимикач з тригером Sentinel, 1600 A, 3P, 66 kA

Цей пристрій – постійний, триполюсний повітряний вимикач з високою здатністю до короткого замикання, розроблений для використання в розподільчих щитах середніх і великих промислових та комерційних об’єктів. Він спроектований як центральний елемент у системах живлення, де потрібна надійність і стійкість до екстремальних умов короткого замикання.

Має вбудований тригер Sentinel — це означає, що його захисні функції реалізуються електронно, але не має вбудованого захисту від заземлювального короткого замикання. Тому це не повноцінний вимикач з захистом earth fault — якщо такий захист потрібен, його треба додати зовнішньо.

Номінальна здатність з’єднання при 400 V становить 66 kA, що дозволяє безпечно розривати навіть дуже великі короткі струми — типові для великих установок з трансформаторами 1000 kVA і більше. Це значення підтверджено випробуваннями згідно IEC 60947-2.

Головні підключення спроектовані для шинних з’єднань — немає можливості підключати кабелі безпосередньо до контактів. Це означає, що пристрій має монтуватися в шафі з відповідно підготовленими розподільчими шинами. Не можна встановити його на DIN‑рейку — це стаціонарний пристрій, який кріпиться назавжди до конструкції шафи.

Має 4 допоміжні перемикачі — вони можуть слугувати для сигналізації стану (ввімкнено/вимкнено) або керування зовнішніми ланцюгами (наприклад, блокування, сигнали тривоги). Не має роз’єднувальних чи замкнутих контактів — лише перемикачі. Це забезпечує гнучку інтеграцію пристрою в системи автоматизації.

Вбудований індикатор вимкнення показує фізичний стан пристрою — чи знаходиться він у положенні «ON» чи «OFF». Це спрощує швидку діагностику без необхідності відкривати шафу.

Напруга ізоляції становить 1000 V, а стійкість до імпульсних напруг досягає 12 kV — що відповідає вимогам для мереж до 690 V AC. Робота при напрузі 440–690 V можлива, проте пристрій не призначений для низьковольтних мереж нижче 440 V як стандарт.

Ступінь захисту IP2X забезпечує лише захист від дотику живих частин пальцем — не захищає від пилу та води. Це означає, що його треба монтувати в закритій шафі з відповідним класом захисту.

Можливість додавання опціонального двигуна дозволяє дистанційне керування (ввімкнення/вимкнення) через систему автоматизації або панель управління — проте сам двигун не входить до комплекту. Так само, як і інші аксесуари: обмотки закриття, шунтові тригери тощо — усе це додаткові елементи, які потрібно замовляти окремо.

Час реакції при вимиканні становить 50 ms — типово для таких пристроїв і гарантує швидке відновлення живлення після аварії або ручного вимкнення.

Вимагає монтажу кваліфікованим інсталятором. Не має опції «висувного» або «модульного» монтажу — все має бути підключено шинно і закріплено назавжди. Це не продукт типу «plug & play».

Сертифікований згідно норм ЄС (IEC 60947-2) і має декларацію відповідності. Не має жодних додаткових функцій типу «smart monitoring», «data logging» чи «remote control» без додаткових модулів.
