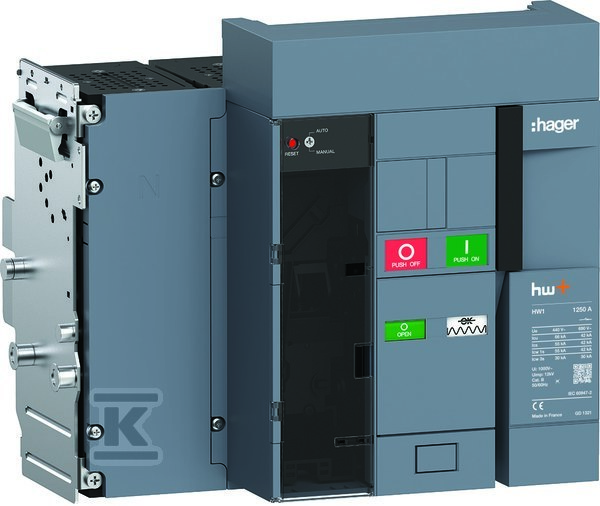

Висувний вимикач з тригером Sentinel 66kA 1250A 4P HW1E412DB

Висувний вимикач з тригером Sentinel – для установок з високою здатністю короткого замикання

Цей пристрій призначений для використання в розподільчих щитах низької напруги, де потрібна висока надійність і можливість швидкого відключення кола під час аварії. Він розроблений як головний елемент у системах живлення, особливо там, де виникають великі струми короткого замикання – наприклад, у центрах обробки даних, виробничих залах або великих комерційних об’єктах.

Має чотири полюси і оснащений електронним тригером Sentinel, який забезпечує захист від перевантаження та короткого замикання. Тригер має LCD‑екран і регульовані налаштування – дозволяє точно підгоняти параметри захисту до характеру навантаження, без необхідності заміни модулів. Можливість активації захисту нейтрального проводу додатково підвищує безпеку в ланцюгах з нелінійними навантаженнями.

Вбудований індикатор вимкнення дозволяє швидко діагностувати стан пристрою без необхідності відкривати корпус – корисно як під час рутинних перевірок, так і при аваріях. Пристрій не має вбудованого моторного приводу, але підтримує опціональний привід – що дає гнучкість при автоматизації або дистанційному керуванні.

З’єднання головних кіл не є постійними – вимагають окремої частини корпусу, що полегшує монтаж і сервіс. Не можна його встановити на DIN‑рейку; це пристрій типу «висувний», який вводиться в спеціальну несучу конструкцію в розподільчій шафі. Ступінь захисту IP2X означає, що не захищає від дотику пальців – тому монтаж вимагає відповідного зовнішнього корпусу.

З’єднувальна здатність 66 кА при 400 В означає, що може безпечно розірвати навіть дуже великі струми короткого замикання – без внутрішніх пошкоджень. При 230 В та 400 В експлуатаційна здатність Ics становить 55 кА – що підтверджує його стійкість до повторюваних аварійних умов. Працює у діапазоні напруг від 440 до 690 В AC.

Внутрішній опір (50 µΩ) та втрати потужності (187,4 Вт при Iu) низькі – що зменшує нагрівання та енергетичні втрати під час нормальної роботи. Механічний ресурс – 25 000 циклів, електричний – 6 000. Це не пристрій для частого вмикання/вимикання, а для стабільного захисту головних кіл.

Не містить вбудованого захисту від заземлювального короткого замикання та тригера піднапруги – якщо потрібні ці функції, їх треба додати окремими модулями.
