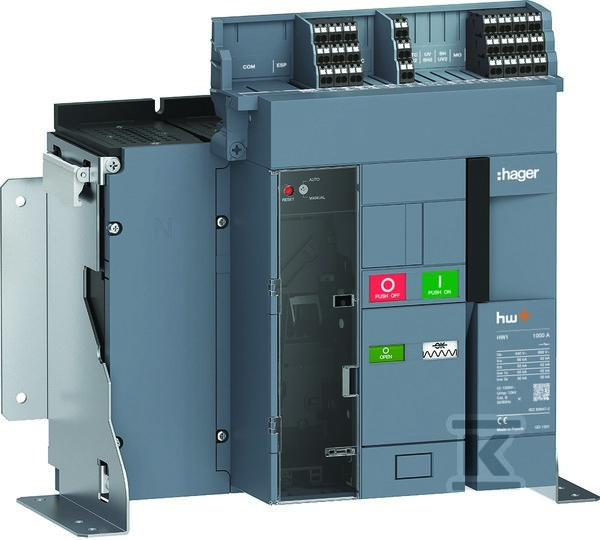

Стаціонарний автоматичний вимикач з випускним пристроєм Sentinel 66kA 1000A 4P. HW1E410FB

Стаціонарний вимикач з тригером Sentinel – 1000 A, 4P, 66 kA

Цей пристрій призначений для постійного монтажу в розподільчих щитах низької напруги, де потрібна висока здатність з’єднання та надійність у промислових умовах. Він спроектований як елемент головного захисту кіл з великими номінальними струмами – особливо там, де присутні двигуни, трансформатори або інші навантаження з великим пусковим струмом.

Має чотири полюси і оснащений чотирма допоміжними перемикачами, які дозволяють сигналізувати стан (ввімкнено / вимкнено) або інтегруватися з системами автоматизації. Не має роз’єднувальних контактів ні додаткових замкнутих контактів – конструкція зосереджена на базовій захисній та керуючій функції.

Номінальна короткозамкнена здатність з’єднання становить 66 kA при 400 V, що означає, що пристрій може безпечно вимкнути ланцюг навіть при екстремальних коротких замиканнях – без пошкодження власної конструкції. Працює у діапазоні напруги від 440 до 690 V, що робить його придатним як для трифазних мереж 400 V, так і для вищих промислових напруг.

З’єднання головних контактів здійснюється за допомогою шинного з’єднання – немає можливості підключення кабелів безпосередньо до клем. Це означає, що інсталятор повинен спроектувати відповідні розподільчі шини або шинні системи (busbar system), що типово для великих промислових розподільчих щитів. Монтаж постійний – його не можна встановити на DIN‑рейку чи витягнути як висувний модуль.

Вбудований індикатор вимкнення дозволяє швидко оцінити стан пристрою без необхідності відкривати корпус – важливо при діагностиці або поломках. Немає вбудованого двигуна, але підтримує опціональний двигун – що дає можливість дистанційного керування або автоматизації процесу включення/вимкнення.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою – проте не захищає від пилу чи води. Цей пристрій призначений для монтажу у закритих, контрольованих просторах – наприклад, у розподільчих щитах, захищених від доступу неуповноважених осіб.

Не містить інтегрованого тригера піднапруги ні захисту від заземлених коротких замикань – ці функції мають бути додані зовнішньо, якщо вони потрібні за проектом інсталяції.

На практиці:

• Для інсталятора: це надійний елемент для великих розподільчих щитів, який вимагає точного проектування шин та відповідної сумісності з системою керування.
• Для кінцевого користувача: гарантує стабільність і безпеку ланцюга навіть при найбільш навантажених системах – наприклад, виробничі лінії, насоси, вентилятори чи системи охолодження.
