Стаціонарний вимикач з тригером Sentinel 66kA 1000A 3P. HW1E310FB

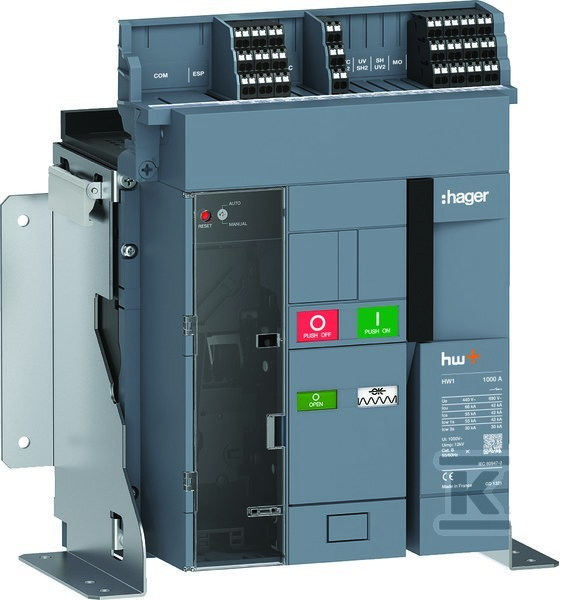

Стаціонарний повітряний вимикач з тригером Sentinel

Цей пристрій — стаціонарний повітряний вимикач з номінальним струмом 1000 A, розроблений для монтажу в центральних розподільчих точках — головним чином як головний захист лінії в промислових або комерційних установках. Його здатність з’єднувати при короткому замиканні становить 66 kA при напрузі 400 V, що означає, що він може безпечно вимкнути навіть найекстремальніші короткі замикання у мережах високої потужності.

Просунутий тригер Sentinel, інтегрований безпосередньо в корпус, забезпечує точний захист від перевантаження та короткого замикання. Вбудованого захисту від замикання на землю немає — якщо такий захист потрібен, його треба додати зовні. Тригер оснащений LCD‑екраном та регульованими налаштуваннями, які дозволяють інсталятору конфігурувати параметри без необхідності відкривати корпус.

Пристрій має три полюси та шинні з’єднання — немає можливості підключення проводів безпосередньо до клем. Монтаж постійний, без можливості висування чи монтажу на DIN‑шину. Тому він потребує відповідно спроектованої розподільчої камери, де буде закріплений назавжди і доступний лише для технічного персоналу.

Має чотири допоміжні перемикачі — вони можуть слугувати для сигналізації стану (ввімкнено/вимкнено) або керування іншими елементами системи, напр., сигналами тривоги або інтерфейсами SCADA. Не має роз’єднальних контактів чи індикаторів стану роботи, окрім чіткого індикатора вимкнення — який видно спереду і дозволяє швидко оцінити, чи вимикач був вручну відключений.

Ступінь захисту IP2X означає, що немає захисту від пилу чи вологи — пристрій призначений виключно для монтажу у закритих, контрольованих середовищах. Напруга ізоляції становить 1000 V, а стійкість до імпульсу напруги — 12 kV, що відповідає вимогам для мереж низької напруги в промислових умовах.

Час реакції при закритті — 45 ms, що типово для таких пристроїв і гарантує швидке відновлення живлення після вимкнення. Механічна витривалість становить 30 000 циклів, а електрична — 8 000, що означає тривалу надійність навіть при частих ручних операціях.

Опціонально можна додати моторний привід — це дозволяє дистанційне керування або автоматичне повторне включення після аварії. Однак вбудованого живлення DC чи автоматичного скидання немає.

Це не пристрій «plug-and-play». Потребує професійного монтажу уповноваженими особами — його конструкція не передбачає легку заміну чи обслуговування на місці. Захист номінального струму (rating plug) можна змінити лише за допомогою відповідних модулів — немає можливості встановлення струму через електронний інтерфейс.

Це рішення для систем, які вимагають високої здатності до короткого замикання та точного контролю — де безпека та довговічність є пріоритетом.
