Висувний вимикач зі спусковим механізмом Sentinel 55kA 800A 4P HW1M408DB

Висувний вимикач з тригером sentinel – 800 A, 4P, 55 kA

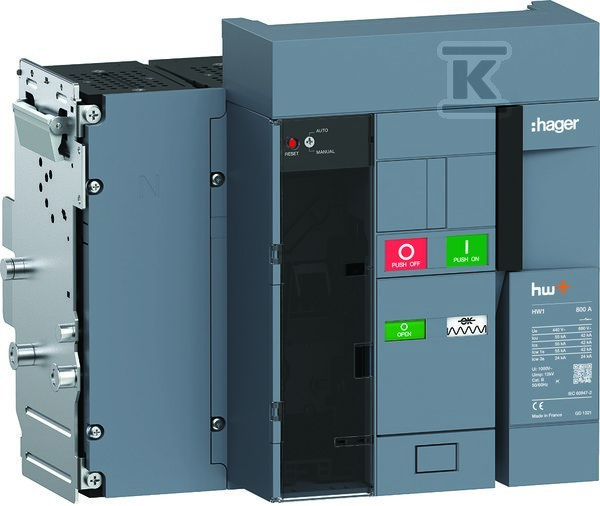

Цей пристрій – повітряний висувний вимикач з номінальним постійним струмом 800 A, призначений для захисту ліній у встановленнях з напругою до 690 V. Його конструкція забезпечує легкий доступ до внутрішніх елементів без необхідності демонтажу всього пристрою – що значно прискорює сервіс та заміну.

Вбудований тригер sentinel забезпечує селективний захист від перевантаження та короткого замикання. Номінальна здатність з’єднання при короткому замиканні становить 55 kA при 400 V, що відповідає вимогам для середніх і великих промислових об’єктів, де виникають високі короткі струми.

Кожен з чотирьох полюсів має окреме підключення, яке підключається за допомогою окремої частини корпусу – це рішення дозволяє гнучке монтажування та легке підключення проводів без необхідності доступу до внутрішньої частини вимикача під час роботи. Всі головні контакти також з’єднані тим же способом, що забезпечує конструкційну цілісність та безпеку.

У повній версії немає вбудованого захисту від заземлювального короткого замикання та двигунного приводу – проте можливість встановлення опціонального двигунного приводу забезпечує гнучкість при автоматизації систем. Висувна конструкція не вимагає монтажу на DIN‑рейку – пристрій розрахований на встановлення у стаціонарних розподільчих шафах.

Перевагою є також індикатор вимкнення, який однозначно інформує про стан пристрою – чи знаходиться він у положенні «ввімкнено», «вимкнено» чи «висунуто». Це ключовий елемент безпеки персоналу під час обслуговування або технічного обслуговування.

Чотири допоміжні перемикачі (не замкнені і не розімкнені) дозволяють сигналізувати про стан вимикача в системах керування – наприклад, індикація «вимкнено» або «висунуто» може бути використана для блокування інших пристроїв або активації сигналізації.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою, але не захищає від пилу чи води – тому пристрій слід монтувати у закритих розподільчих шафах.

Тут немає вбудованого захисту від піднапруги та інтегрованого захисту від заземлювального короткого замикання – якщо ці функції потрібні, їх слід додати зовнішньо.

На практиці: інсталятор може швидко висунути весь пристрій, щоб перевірити контакти, замінити елементи або виконати вимірювання – без відключення проводів від мережі. Кінцевий користувач має гарантію, що система працює безпечно навіть при великих навантаженнях – а індикація стану усуває ризик помилкового припущення, що пристрій вимкнено.
