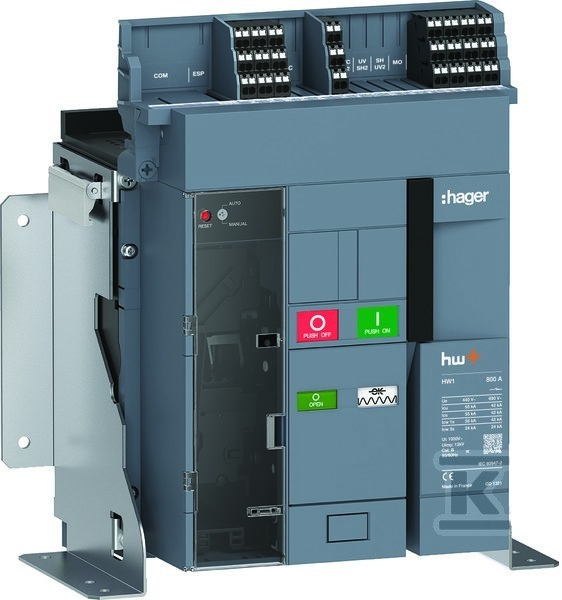

Стаціонарний автоматичний вимикач з тригером Sentinel 55kA 800A 3P HW1M308FB

Повітряний вимикач стаціонарний з тригером Sentinel

Цей пристрій – стаціонарний повітряний вимикач з номінальним струмом 800 A, призначений для монтажу в розподільних щитах середньої напруги – переважно в промислових та комерційних установках, де потрібна висока здатність з’єднання та надійність. Працює у діапазоні напруги від 440 до 690 V, а його здатність короткого замикання становить 55 kA при 400 V – це означає, що він може безпечно вимикати ланцюги під час великих коротких замикань, навіть у місцях з високою потужністю короткого замикання.

Має три полюси та підключення головних контактів через шинне з’єднання – що спрощує інтеграцію з шинами розподільних щитів і усуває потребу у прокладанні кабелів. Пристрій не монтується на DIN чи TH шину, а його конструкція вимагає постійного монтажу на панелі або рамі розподільниці. Не має вбудованого моторного приводу, але підтримує опціональний привід – що дозволяє дистанційне керування або автоматизацію системи без заміни всього пристрою.

У комплекті є чотири допоміжні перемикачі – використовуються для сигналізації стану (ввімкнено/вимкнено) або для керування допоміжними ланцюгами, напр. сигналами тривоги чи інтерфейсами SCADA. Індикатор вимкнення вбудований – дозволяє швидко локалізувати причину вимкнення без необхідності відкривати корпус. Відсутність захисту від замкнення на землю означає, що цей захист має забезпечуватись додатковими пристроями (наприклад, аварійними вимикачами або захистом у тригері).

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою – достатній для установок у закритих приміщеннях, але не підходить для вологих чи зовнішніх середовищ. Пристрій не містить вбудованого піднапружного тригера чи інших захисних функцій – всі параметри захисту налаштовуються зовнішньою одиницею (тригер Sentinel), який має монтуватись окремо.

Вага брутто – 44 kg, що свідчить про міцну конструкцію та велику кількість металу в корпусі. Це пристрій, призначений для професіоналів: монтажників, які працюють на великих об’єктах і потребують надійного елементу розподільниць, який можна легко налаштувати та інтегрувати з системами автоматизації. Це не продукт «для заміни» – його монтаж вимагає планування та відповідного місця в розподільниці.

Не потрібно додаткового захисту від перевантаження чи короткого замикання – це завдання тригеру Sentinel, який є частиною системи, а не цього пристрою. Сам вимикач працює лише як механічний елемент, що з’єднує та роз’єднує ланцюг.
