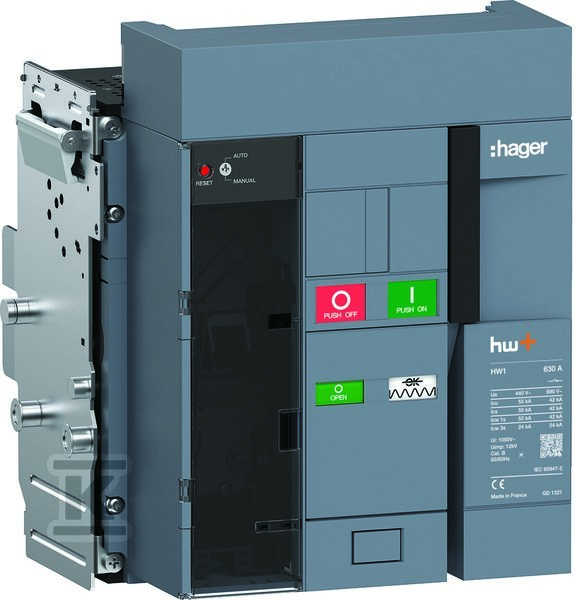

Висувний вимикач з тригером Sentinel 55kA 630A 3P HW1M306DB

Висувний вимикач з тригером sentinel – 630 A, 3P, 55 kA

Це повітряний вимикач з високою здатністю короткого замикання, розроблений для використання в промислових установках, де потрібен надійний захист при великих струмах і швидке обслуговування. Його висувна конструкція дозволяє повністю вийняти модуль з корпусу без відключення проводів – це усуває ризик помилки під час заміни і скорочує час простою.

Здатність з’єднання 55 kA при напрузі 400 V (підтверджено документацією виробника) означає, що пристрій може безпечно розірвати ланцюг навіть при екстремальних коротких замиканнях – наприклад, поблизу трансформатора або в довгих кабелях з низькою імпедансністю. Номінальний струм 630 A та діапазон напруги до 690 V роблять його придатним для систем живлення середньої та великої потужності.

Приєднання головних ліній не є постійними – вони з’єднані за допомогою окремої частини корпусу. Це рішення полегшує монтаж у обмежених просторах і дозволяє гнучко підключати проводи з різних напрямків без необхідності змінювати всю конфігурацію шафи.

У комплекті є чотири допоміжних контакти – вони слугують для сигналізації стану вимикача (ввімкнено/вимкнено) або інтеграції з системами автоматизації та SCADA. Відсутні роз’єднувальні чи допоміжні контакти, які можна використовувати для інших функцій, окрім переключення сигналу.

Індикатор вимкнення вбудований – чітко показує, коли вимикач був розірваний тригером або вручну. Це не індикатор «робочого стану», а інформація про стан вимкнення – що для інсталяторa означає: не потрібно гадати, чи пристрій працює, чи був навмисно вимкнений. Достатньо поглянути на індикатор.

Вбудованого моторного приводу немає, але його можна додати як опцію – якщо потрібне дистанційне керування або автоматичне відкривання/закривання. Не можна монтувати на DIN-рейку – конструкція вимагає постійної монтажної основи. Відсутній інтегрований захист від замкнення на землю, тому при потребі цю функцію треба додати зовнішнім реле.

Ступінь захисту IP2X забезпечує базовий захист від дотику живих частин пальцем або інструментом діаметром понад 12 mm – що відповідає вимогам безпеки для розподільних шаф у промислових умовах.

На практиці: інсталятор монтує його як модуль у шафі, підключає проводи до окремого приєднувального корпусу і вставляє всю збірку в раму. При аварії – достатньо вийняти модуль і замінити його новим. Не потрібно розбирати кабелі. Індикатор вимкнення точно показує, що сталося – чи це було ручне вимкнення, чи спрацював тригер.
