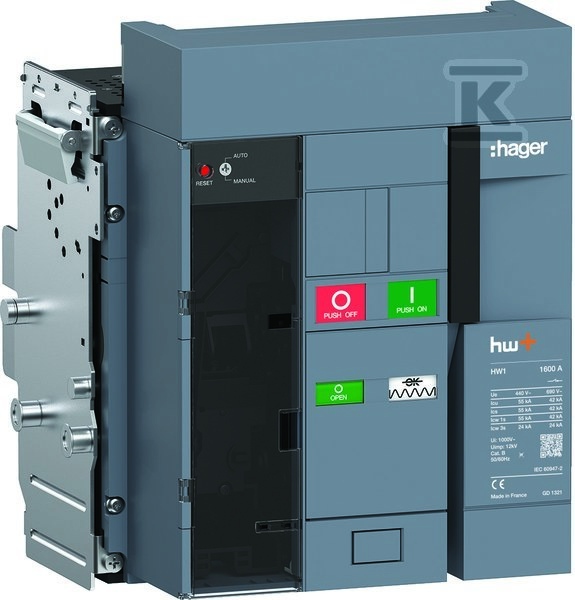

Висувний вимикач з тригером Sentinel 55kA 1600A 3P HW1M316DB

Висувний повітряний вимикач з тригером Sentinel, 1600 A, 3P, 55 kA

Цей пристрій – висувний повітряний вимикач, призначений для використання в розподільних шафах середньої та великої потужності, де потрібний надійний захист ліній при великих короткозамкнених струмах. Він розроблений для роботи в системах з напругою до 690 V AC, а його з’єднувальна здатність при 400 V становить 55 kA — це означає, що він може безпечно вимкнути навіть дуже сильні короткі замикання без пошкоджень.

Вбудований тригер Sentinel дозволяє точно налаштувати захисні характеристики — хоча сам вимикач не містить внутрішнього захисту, він готовий до підключення зовнішнього модуля тригера. Це забезпечує гнучкість: установник може адаптувати захист під конкретне навантаження, наприклад для двигунів, трансформаторів або систем зі значним стартовим струмом.

Конструкція та монтаж

Пристрій має висувну конструкцію — це дозволяє безпечно і швидко замінювати його без необхідності відключати провідники від головного кола. З’єднання виконані за допомогою окремої частини корпусу, що спрощує монтаж і сервісне обслуговування. Не призначений для монтажу на DIN‑рейку — вимагає постійної установки в розподільній шафі.

Має три полюси, і всі вони захищені. Індикатор вимкнення на корпусі дозволяє швидко оцінити стан пристрою без відкривання корпусу — важливо при діагностиці несправностей або під час технічного контролю.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою — достатній для установок у закритих шафах. Вбудованого моторного приводу немає, але він підтримується як опціональний, що дозволяє дистанційне керування або автоматизацію системи.

Переваги для установника та користувача

• Безпека сервісу: Висувна конструкція дозволяє замінювати або перевіряти пристрій під живленням — не потрібно відключати провідники.
• Гнучкість захисту: Відсутність вбудованого тригера не є обмеженням — це можливість підлаштувати його під конкретне завдання (наприклад, часово‑струмовий, довготривалий перевантаження).
• Низька внутрішня опірність (50 µΩ): Мінімізує втрати потужності (358,6 W при Iu) — що зменшує нагрівання та енергетичні витрати.
• Висока міцність: 6000 електричних та 25 000 механічних циклів — пристрій розрахований на довготривале використання в інтенсивних умовах.
• Відповідність нормі PN-EN 60947-2: Відповідає вимогам безпеки для повітряних вимикачів у промислових установках.

Не має вбудованого захисту від замкнення на землю та тригера піднапруги — якщо потрібні ці функції, їх треба додати окремими модулями. Це не «все в одному» пристрій — але це також означає, що ви не платите за функції, які вам не потрібні.
