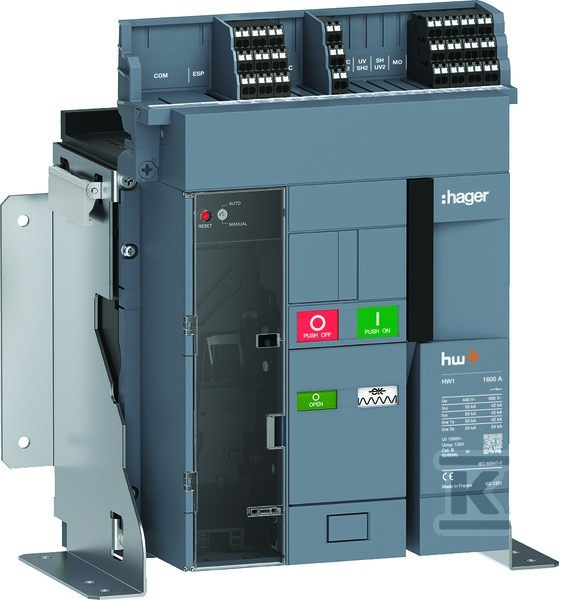

Стаціонарний вимикач з тригером sentinel 55kA 1600A 3P HW1M316FB

Стаціонарний вимикач з тригером sentinel – 55 kA, 1600 A, 3P

Цей пристрій – постійний, повітряний вимикач лінійний, розроблений для застосування в розподільних щитах середньої та високої потужності, де потрібна висока здатність з’єднання та надійність у промислових умовах. Він спроектований як елемент головного захисту ліній з номінальним струмом 1600 A при напрузі до 690 V.

Має три полюси та оснащений чотирма допоміжними контакторами‑перемикачами, що дозволяє інтегрувати його з системами керування, сигналізації або блокування без необхідності додаткових модулів. Не має роз’єднувальних контактів та стандартного двигуна підсилення, проте підтримує опціональний двигун‑привід, що забезпечує гнучкість при автоматизації або дистанційному керуванні.

Здатність до короткого замикання 55 kA при напрузі 400 V означає, що пристрій може безпечно розірвати навіть екстремальні короткі струми, характерні для великих промислових установок – наприклад, у електричних розподільних щитах, машинах з потужними двигунами чи системах виробництва енергії. Це значення не просто цифра в технічній документації – це гарантія, що при аварії не відбудеться розбризкування дуги або пошкодження інших елементів мережі.

Монтаж є постійним – його не можна встановити на DIN‑рейку чи висунути для сервісного обслуговування. Приєднання головних ліній здійснюється як шинне з’єднання, що означає, що пристрій призначений для роботи з розподільчими або мідними шинами в щитах. Це рішення усуває потребу у кабелях і підвищує стабільність з’єднань при великих струмах.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою – достатній для закритих щитів, де доступ обмежений технічним персоналом. Вбудованого тригера піднапруги чи захисту від короткого замикання на землю немає – ці функції мають забезпечуватись іншими елементами системи.

Виділяється індикатором вимкнення – фізичним показником стану пристрою (ввімкнено/вимкнено), що спрощує швидку діагностику без необхідності відкривати корпус. Кнопка керування працює механічно – електроніки, що керує тригером, немає; вся логіка захисту базується на тригері sentinel (який є частиною пристрою), проте він не представлений у вигляді конфігурованого модуля.

Не містить жодних додаткових захисних елементів у комплекті – пристрій сам по собі не має функції захисту від перевантаження чи часово‑струмового захисту. Його завдання – безпечне з’єднання та роз’єднання лінії при короткому замиканні; усі інші функції (наприклад, часове спрацьовування при перевантаженні) мають забезпечуватись зовнішнім блоком або системою керування.

На практиці: монтажник встановлює його безпосередньо на розподільчі шини, підключає допоміжні контакти до автоматики (наприклад, сигналізація стану, блокування інтерлок), а кінцевий користувач користується його надійністю при кожному запуску великих машин – без ризику втрати енергії через відмову вимикача.
