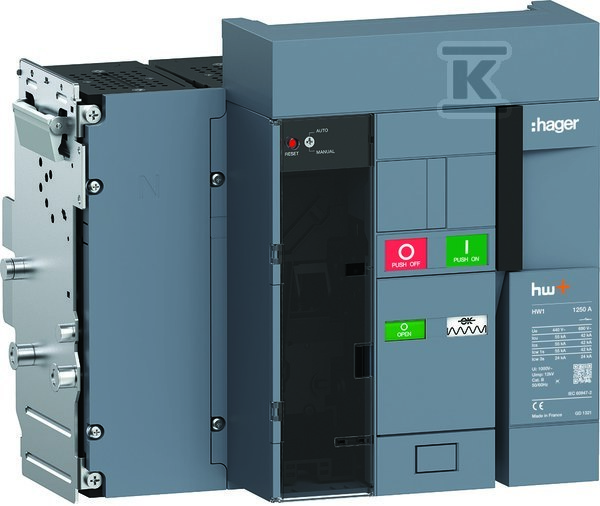

Висувний вимикач з тригером Sentinel 55kA 1250A 4P HW1M412DB

Висувний повітряний вимикач з тригером Sentinel

Цей пристрій – чотирьохполюсний повітряний вимикач з номінальним струмом 1250 A, розроблений для використання в промислових та комерційних інсталяціях, де потрібна висока здатність з’єднання та можливість швидкої заміни без від’єднання дротів. Він спроектований як висувний елемент — дозволяє безпечно витягнути та замінити його без від’єднання головних живильних дротів, що скорочує час сервісу та мінімізує ризик помилки під час монтажу.

Вбудована система сигналізації вимкнення (індикатор) дає миттєву візуальну інформацію про стан пристрою — чи він замкнений, чи вимкнений. Це особливо корисно при діагностиці несправностей або під час контролю інсталяції в темних чи важкодоступних місцях.

Здатність з’єднання 55 kA при напрузі 400 V означає, що пристрій може безпечно розірвати навіть дуже великі короткі замикання — типові для великих центральних розподільчих щитів або трансформаторних живильників. Вбудованого захисту від заземлення короткого замикання чи піднапругового тригера немає — його робота залежить від зовнішнього тригера Sentinel, який має бути встановлений окремо. Це забезпечує гнучкість: інсталятор може обрати відповідний тип тригера (струмовий, часовий, селективний) залежно від характеристик кола.

Основні з’єднання не кріпляться безпосередньо до корпусу — потрібна окрема частина корпусу (так званий «роздільний з’єднувач»), що полегшує монтаж у обмежених просторах і дозволяє легше інтегруватися з шинами або кабелями більшого діаметру. Не можна монтувати його на DIN‑шині — це стаціонарний пристрій, призначений для панелей розподільчих щитів відповідної конструкції.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою — не захищає від пилу та води, але відповідає вимогам для внутрішніх інсталяцій у контрольованих середовищах. Вбудовані допоміжні контакти (4 перемикачі) дозволяють керувати сигналізацією, інтерлоком або логікою автоматизації — наприклад, сигналізація стану «замкнено» або «вимкнено» для системи SCADA.

Опціональний моторний привід (для монтажу) дозволяє дистанційно керувати відкриттям/закриттям — ідеально для систем автоматизації або там, де фізичний доступ до вимикача ускладнений. Проте вбудованого приводу немає — його треба додавати окремим аксесуаром.

Внутрішній опір (50 µΩ) і втрати потужності (187,4 W при Iu) свідчать про низькі теплові втрати — що зменшує навантаження на охолодження панелі та продовжує термін служби контактів. Механічна стійкість до 25 000 циклів та електрична до 6 000 циклів гарантує довготривалу надійність навіть при частих ручних операціях.

Це не самостійний захисний пристрій — працює лише у поєднанні зі зовнішнім тригером Sentinel. Це не «вставний» рішення; це системний модуль, який потребує планування та сумісного підбору.
