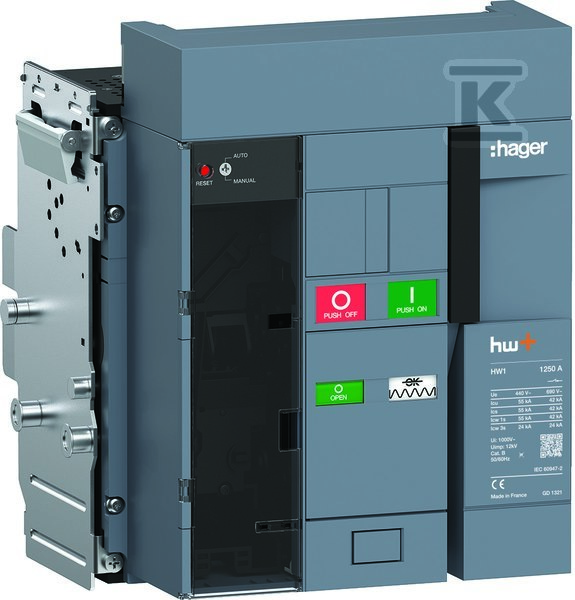

Висувний вимикач з тригером Sentinel 55 kA 1250 A 3P HW1M312DB

Повітряний вимикач висувний з тригером Sentinel – конструкція та монтаж

Пристрій виконаний у висунутій версії, що дозволяє безпечно та швидко від’єднати всю систему від кола без необхідності демонтажу проводів. З’єднання головних кіл не є постійними – вони з’єднані за допомогою окремої частини корпусу, що полегшує заміну або обслуговування пристрою на місці встановлення. Монтаж не здійснюється на DIN-рейці, а в спеціально спроектованій касеті або розподільчій шафі, що гарантує стабільність та ізоляцію при високих струмах.

Усі три полюси захищені та налаштовані як 3P3D – це означає, що кожен з них працює незалежно і захищений від короткого замикання та перевантаження. Висока здатність з’єднання (55 kA при 400 V) забезпечує безпечне вимикання кіл навіть при екстремальних коротких замиканнях, характерних для великих промислових установок або комерційних будівель.

Захист та додаткові функції

Вимикач не має вбудованого захисту від заземлювального короткого замикання та піднапругового тригера – його робота базується виключно на тригері Sentinel, який має бути встановлений окремо. Це забезпечує гнучкість: інсталятор може вибрати відповідний тип тригера (струмовий, часový, селективний) залежно від характеру кола. У комплекті він не містить жодних захистів – це системний елемент, який працює лише у поєднанні із зовнішнім модулем.

Має чотири допоміжні перемикачі – вони дозволяють сигналізувати стан (ввімкнено/вимкнено), керувати зовнішніми схемами або інтегруватися з системами SCADA. Не має роз’єднальних або допоміжних замкнутих контактів – тому його не можна використовувати як сигнальний реле типу «замкнений контакт». Проте має індикатор вимкнення – фізичний елемент, видимий зовні, який однозначно інформує про стан пристрою.

Міцність та умови експлуатації

Пристрій спроектовано для інтенсивної експлуатації: витримує 25 000 механічних та 6 000 електричних циклів – це означає, що його можна часто експлуатувати вручну або за допомогою моторного приводу (який є опціональним). Напруга ізоляції становить 1000 V, а стійкість до електричних імпульсів – 12 kV, що забезпечує безпеку навіть при різких перенапругах.

Час реакції при замиканні – 45 мс, що типово для повітряних вимикачів цього класу. Втрати потужності при номінальному струмі (1250 A) становлять приблизно 187,4 W – значення відоме та контрольоване виробником; не потребує додаткового охолодження чи спеціальних умов вентиляції в шафі.

Ступінь захисту IP2X означає лише захист від дотику пальців – пристрій не є водостійким чи пилозахищеним. Працює виключно в сухих, закритих приміщеннях типу розподільчої шафи. Робоча напруга: від 440 до 690 V AC – ідеальний вибір для промислових мереж 50 Гц у Європі.

Усі параметри відповідають нормі PN-EN 60947-2. Не має вбудованого моторного приводу – але його можна додати як опцію. Також немає можливості монтажу на рейці TH чи іншій DIN-рейці.
