Висувний вимикач з тригером Sentinel 55kA 1000A 4P HW1M410DB

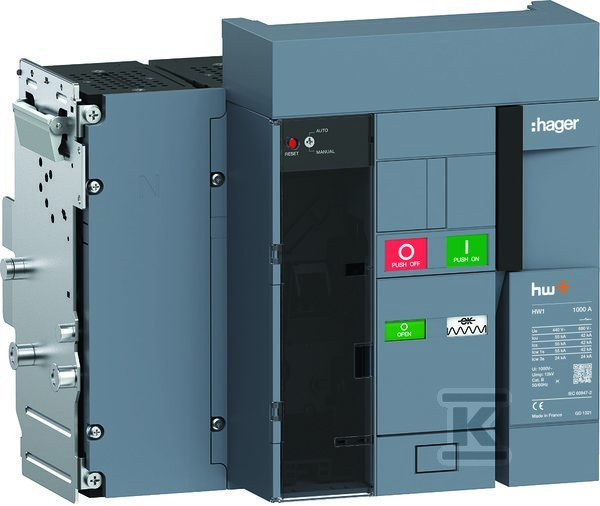

Висувний повітряний вимикач з тригером Sentinel, 1000 A, 4P

Цей пристрій – висувний повітряний вимикач з номінальним постійним струмом 1000 A та короткозамикальною здатністю 55 kA при напрузі 400 V. Він розроблений для монтажу в розподільних щитах середньої та великої потужності, де потрібна надійність і можливість швидкої заміни без необхідності відключення проводів.

Вбудований тригер Sentinel забезпечує точне керування часом реакції на перевантаження та коротке замикання – проте в ньому немає вбудованого захисту від замикання на землю та тригера піднапруги. Працює виключно як захисний елемент згідно налаштувань зовнішнього тригера, який має бути встановлений окремо.

Кожен з чотирьох полюсів захищений, а схема полюсів відповідає стандарту 4P4D (N: 0/50/100/200 %). Приєднання головних ліній не є постійними – з’єднання здійснюється за допомогою окремої частини корпусу, що спрощує заміну пристрою без відключення проводів. Монтаж на DIN‑рейці не підтримується – пристрій вимагає постійного монтажу в корпусі розподільного щита.

Перевагою є індикатор вимкнення – після спрацювання захисту його позиція чітко вказує, що вимикач був відключений через причину відмови. Висока механічна міцність (25 000 циклів) та електрична (6 000 циклів) роблять пристрій придатним для частих ручних або автоматичних операцій.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою – не захищає від пилу та води. Ізоляційна напруга становить 1000 V, а стійкість до електричного удару – 12 kV. Загальні втрати потужності при номінальному струмі складають приблизно 110 W – низьке значення для пристрою такої потужності.

Вбудований моторний привід не входить до стандартної комплектації – його можна додати опційно. Те ж саме стосується інших аксесуарів: тригерів, маркувальних штекерів чи інших компонентів. Пристрій сам по собі не містить жодного захисту – його слід використовувати в парі зі зовнішнім модулем Sentinel.

Час реакції при закритті – 45 ms, що достатньо швидко для більшості промислових застосувань. Внутрішній опір становить 50 µΩ, що мінімізує теплові втрати при великих струмах.

Не потрібно монтувати на рейці TH або DIN – конструкція призначена для встановлення у стаціонарних корпусах розподільних щитів. Усі технічні дані відповідають PN-EN 60947-2 та IEC 60947‑2.
