Стаціонарний вимикач з тригером sentinel 55kA 1000A 4P HW1M410FB

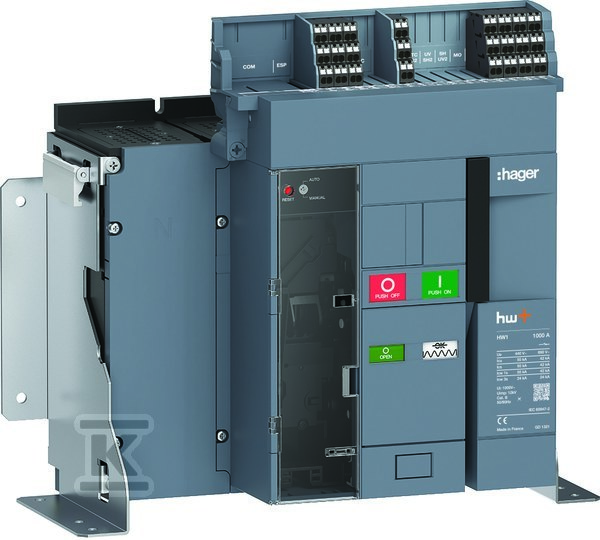

Стаціонарний повітряний вимикач з тригером Sentinel

Цей пристрій – чотирьохполюсний повітряний вимикач, розроблений для постійного монтажу в установках з великими номінальними струмами – до 1000 A. Його здатність з’єднувати при напрузі 400 V становить 55 kA, що означає, що він може безпечно розривати навіть дуже великі короткозамкнені струми, типові для великих промислових об’єктів або головних розподільних щитів.

Головні підключення спроектовані для шинних з’єднань – не вимагає монтажу на шину DIN, а його конструкція стаціонарна, тобто не висувна. Це рішення типове для установок, де потрібна висока стабільність і довговічність, а доступ до пристрою обмежений.

У складі є чотири допоміжних перемикачі – вони дозволяють сигналізувати стан вимикача (ввімкнено/вимкнено) у системах керування або автоматизації. Не передбачено роз’єднальних контактів чи замкнених допоміжних контактів. Додатково обладнано індикатором вимкнення – чітким і надійним, що спрощує діагностику стану пристрою без необхідності відкривати корпус.

Номінальна напруга охоплює діапазон від 440 до 690 V – підходить як для систем 400 V, так і 500–690 V, які зустрічаються у великих промислових установках. Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою, проте не захищає від пилу чи води – тому монтаж вимагає відповідного корпусу або шафи.

Не має вбудованого моторного приводу, проте підтримує його як опцію – можна додати автоматичне керування з системи SCADA або промислової автоматизації. Також відсутній вбудований захист від замикання на землю та тригер піднапруги – ці функції мають забезпечуватись зовнішніми пристроями.

Пристрій призначений для застосувань, де ключовими є: надійність при великих струмах, можливість інтеграції з системами керування через допоміжні контакти та конструкційна стабільність. Не підходить для частого ручного вмикання/вимикання – його завданням є захист кола від аварій, а не оперативне керування.
