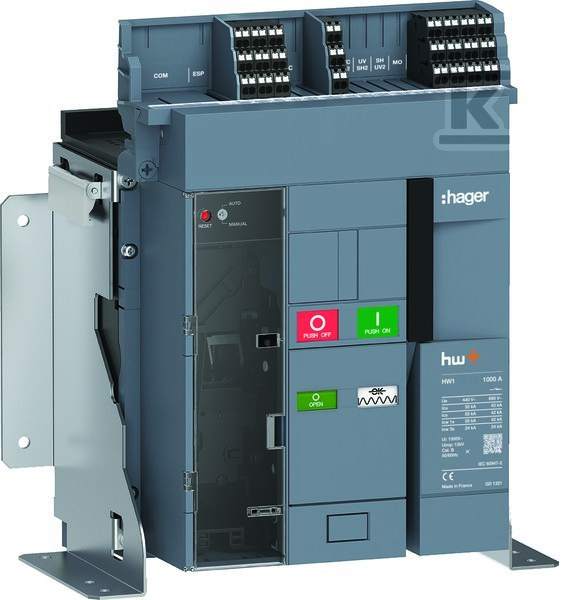

Сталевий вимикач із розчіплювачем Sentinel 55kA 1000A 3P HW1M310FB

Вимикач стаціонарний із тригером Sentinel, 1000 А, 3P, 55 кА

Цей пристрій є стаціонарною, нерозбірною версією повітряного вимикача зі вбудованим тригером Sentinel, призначеним для монтажу в низьковольтних розподільних щитах, де потрібна висока комутаційна здатність та стабільний захист ланцюгів з великими струмами. Працює в мережах з напругою до 690 В, а його струм короткого замикання 55 кА при 400 В робить його придатним для промислових та комерційних установок середньої та великої потужності.

Має три полюси та шинні з'єднання, що означає, що його не монтується на DIN-рейку і не використовується як висувний модуль. Замість цього він жорстко кріпиться до конструкції розподільного щита, що забезпечує жорсткість та стійкість до вібрацій. Значний струм 1000 А дозволяє обслуговувати великі навантаження – наприклад, трансформатори, двигуни або розподільчі лінії.

Вбудовані чотири перемикальні допоміжні контакти забезпечують сигналізацію стану (увімкнено/вимкнено) та інтеграцію з системами автоматизації або керування. На самій ручці немає індикатора стану, але присутній індикатор вимкнення, що спрощує швидку діагностику несправностей без необхідності відкривати корпус.

Ступінь захисту IP2X забезпечує базовий захист від дотику до частин під напругою – достатній для встановлення в закритих приміщеннях, таких як технічні кімнати або розподільні щити. Не має інтегрованого захисту від замикання на землю або тригера пониженої напруги – ці функції потрібно додати зовні, якщо вони потрібні.

Можливість додавання опціонального електроприводу дозволяє дистанційне керування – ідеально для систем автоматизації або там, де доступ до пристрою обмежений. Відсутність вбудованого приводу означає, що пристрій працює вручну – за допомогою кнопки.

Не містить розімкнених допоміжних контактів або внутрішнього захисту – це чистий повітряний вимикач, який потребує зовнішнього надструмового захисту (наприклад, реле максимального струму або електронного тригера). Це забезпечує гнучкість: монтажник може точно підібрати тип захисту, який відповідає характеристикам навантаження.

На практиці:

• Для монтажника це надійний базовий елемент – простий для інтеграції як у старих, так і в нових розподільних щитах.
• Для кінцевого користувача це надійний кордон захисту між мережею та навантаженням – особливо під час запуску двигунів або трансформаторів.
• Не потребує спеціальних інструментів для монтажу, але вимагає точності при шинному підключенні.
